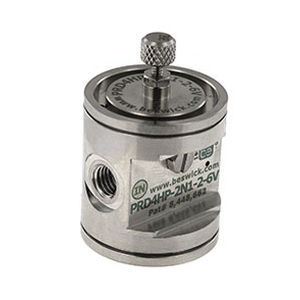

Regulador de pressão de diafragma PRD4HP

de gatilhode três estágiosem aço inoxidável

Descrição
Regulador compacto de diafragma de três estágios PRD4HP, concebido para regulação precisa de fluidos de alta pressão até pressões de saída muito baixas e caudais reduzidos. O PRD4HP melhora o primeiro estágio do PRD3HP com um assento de válvula em PEEK para melhor desempenho a temperaturas elevadas, mantendo as mesmas dimensões e o mesmo arranjo para substituição direta.

Características principais

• Projeto de três estágios que mantém a pressão de saída estável apesar de grandes variações na pressão de entrada
• Primeiro estágio de alta pressão com assento de válvula PEEK para maior resistência térmica
• Elevada relação válvula/área de deteção e diafragma de baixo atrito para controlo preciso em baixa pressão (adequado até ~0,5 psi)
• Projeto não‑aliviador otimizado para controlo preciso a baixo caudal e baixa pressão a partir de fontes de alta pressão ou cilindros

Caudal e desempenho
Pressão máxima de entrada: 3.000 psi. Intervalo máximo de saída configurável até 0–40 psig. Destinado a aplicações que exigem regulação precisa a pressões e caudais muito baixos. Ligações: entrada roscada interna 1/4‑28; saída roscada interna 10‑32.

Configurações disponíveis

• Estilo de ajuste na tampa:
  • [1] Parafuso ranurado com porca de bloqueio hexagonal 3/16 in
  • [2] Botão moleteado com porca de bloqueio hexagonal 3/16 in
  • [3] Botão moleteado com disco de bloqueio moleteado diâmetro 3/4 in
  • [4] Parafuso ranurado com disco de bloqueio moleteado diâmetro 3/4 in
• Estilo do corpo:
  • [1] Corpo padrão
  • [2] Versão para montagem em painel 10‑32
  • [6] Tampa de alta resolução 2 in
  • [7] Montagem em painel 15/32‑32 com diafragma 2 in de alta resolução
• Intervalos de pressão de saída:
  • [0] 0 a 5 psig (0,3 bar)
  • [1] 0 a 10 psig (0,7 bar)
  • [2] 0 a 20 psig (1,4 bar)
  • [3] 0 a 30 psig (2,1 bar)
  • [4] 0 a 40 psig (2,8 bar)
• Materiais do corpo:
  • Latão
  • [6] Aço inoxidável 316
• Materiais de vedantes e diafragma:
  • Buna‑N
  • [V] Fluorocarbono (FKM, Viton®)
  • [E] EPDM
  • [EB] EPDM preto
  • [H] HNBR
• Opções de limpeza:
  • Limpeza padrão
  • [I] Limpeza grau instrumento
• Opções de lubrificação:
  • Lubrificação padrão
  • [K] Lubrificação Krytox 240AZ

Documentação
Curvas de fluxo e documentação de desempenho disponíveis para o PRD4HP (consultar PDFs de curvas de fluxo / desempenho).

Especificações técnicas

• Modelo: PRD4HP
• Tipo: Regulador de diafragma de três estágios (non‑relieving)
• Pressão máxima de entrada: 3.000 psi
• Intervalo de pressão de saída: configurável até 0–40 psig (intervalos disponíveis até 0–5 psig)
• Capacidade de baixa pressão: adequado para regulação em torno de 0,5 psi
• Roscas: entrada interna 1/4‑28, saída interna 10‑32
• Peso aproximado: ~85 g (latão e inox 303 & 316); +50–60 g com tampa 2 in de alta resolução
• Materiais de corpo disponíveis: Latão, inox 316
• Materiais de vedante/diafragma: Buna‑N, FKM (Viton®), EPDM, EPDM preto, HNBR
• Assento do primeiro estágio: PEEK para melhor desempenho em alta temperatura
• Projetado para fontes de alta pressão diretas (cilindros) que exigem controlo a baixa pressão
