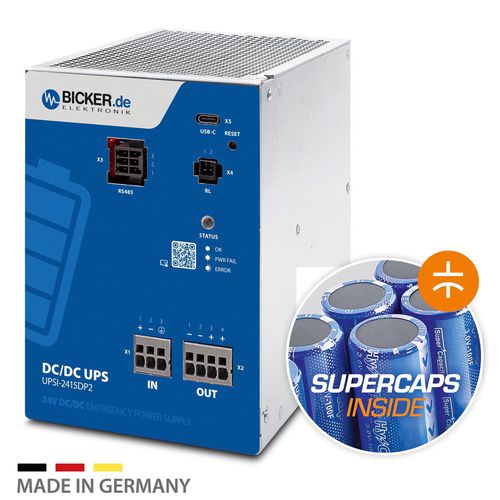

UPS sistema integrado UPSI-2415DP2

CC24 Vcom supercapacitor

A UPSI-2415DP2 é um UPS DC compacto para montagem em trilho DIN que utiliza supercapacitores (EDLC) como armazenamento de energia para alimentação de reserva sem manutenção e com elevado número de ciclos, projetado para quadros de controlo e aplicações industriais descentralizadas.

Principais características

• Até 500.000 ciclos de carga/descarga com tecnologia supercap
• Capacidade energética aprox. 13,5 kJ
• Deteção inteligente da corrente de entrada e partilha de potência na entrada 24V
• Interfaces USB-C e RS485 (ModBus) para integração e monitorização
• Tensão de saída regulada em modo de reserva
• Deteção de carga mínima e função temporizadora em falha de alimentação
• Contacto seco de relé em falha e função de reinicialização
• Indicador de estado de carga e desligamento via sinal externo
• Carregamento otimizado para tempos de carga significativamente mais curtos
• Eletrónica reforçada e redundância intrínseca para tolerância a falhas
• Design eficiente e de baixas emissões conforme EN 61000-6-3

Informações adicionais
O equipamento inclui um sistema de gestão de bateria (BMS) monitorizado para carga/descarga controlada e balanceamento das células do armazenamento por supercap. Oferece elevada imunidade a transitórios rápidos e sobretensões (cumpre EN 61000-4-4 e EN 61000-4-5) e funções de proteção contra inversão de polaridade, curto-circuito e sobrecorrente. A partilha de potência inteligente distribui dinamicamente a potência de entrada entre carga e carregador para evitar sobredimensionamento da fonte a montante. Gestão e monitorização estão disponíveis através do software UPScom (interface Web multiplataforma baseada em WebAssembly), que suporta desligamento controlado, parâmetros configuráveis (sensor de carga, atraso de desligamento, tempo máximo de reserva, capacidade mínima de carga, notificações) e reinicialização automática após restabelecimento da alimentação.

Especificações técnicas

• Tensão de saída: 24 V DC
• Tensão de entrada: DC
• Meio de armazenamento UPS: Supercap (EDLC)
• Montagem: trilho DIN
• Potência de saída: 360 W
• Corrente máxima de saída (arrefecimento por convecção): 15 A
• Intervalo de temperatura de funcionamento: -20 … +65 °C
• Energia (pack supercap): aprox. 13,5 kJ
• Vida em ciclos (supercaps): até 500.000 ciclos
• Peso: 1,71 kg
• Interfaces: USB-C, RS485 (ModBus)
• Software de gestão: UPScom (Web UI / WASM)
• EMC / normas: emissões segundo EN 61000-6-3; imunidade a burst/surge segundo EN 61000-4-4 / EN 61000-4-5
• EAN / GTIN-13: 4251877654339
