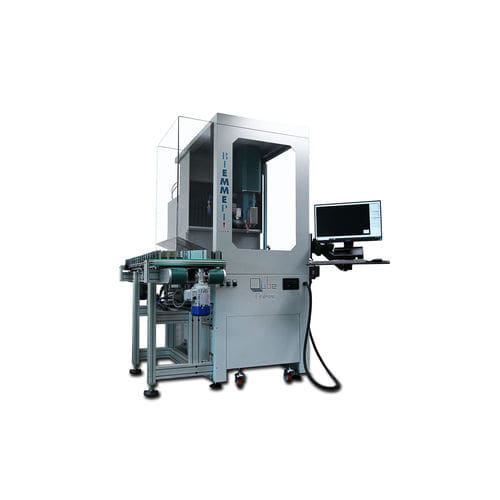

Centro de usinagem CNC de 5 eixos QUBE FRAMES

vertical20 ferramentasde alta produtividade

FRAMES é o centro de 5 eixos de alta produtividade da gama QUBE, concebido para a maquinação de armações em acetato e ligas leves. Como todas as outras máquinas da família QUBE, também herda a sua caraterística distintiva: cada eixo tem um curso de 300mm, de modo a formar uma área de trabalho igual a um cubo de 300mm de lado. A QUBE FRAMES foi desenvolvida com o objetivo de construir um centro de maquinação de 5 eixos para a produção de quadros que fosse compacto e fácil de equipar, mas ao mesmo tempo rápido, de modo a garantir tempos de maquinação reduzidos. O centro de maquinação está equipado com uma mudança automática de ferramentas e um berço de 20 ferramentas. O fuso vertical arrefecido por líquido tem uma potência de 2,6 kW (S1) e uma velocidade de rotação máxima de 45 000 rpm. O porta-ferramentas é do tipo HSK 25, enquanto a pinça é do tipo ER 16. A velocidade máxima dos eixos lineares é de 50.000 mm/min e a velocidade máxima dos eixos rotativos é de 30.000 graus/min. QUBE FRAMES está equipada com um sistema automático de carga/descarga de peças. O berço de tiras em bruto está equipado com um transportador de correia com uma única área de paragem, e pode conter um máximo de 200 tiras em bruto. O centro de usinagem é dotado de um revolucionário sistema de posicionamento das peças, com o qual é possível realizar vários modelos de frente de quadro sem ter que reprogramar os ciclos de carga e transferência das tiras em bruto ou efetuar qualquer ajuste mecânico, pois o torno autocentrante gere automaticamente o posicionamento das usinagens internas e externas. Outra caraterística muito especial de QUBE FRAMES é a possibilidade de formar diretamente o nariz a bordo. Além disso, o braço de carga está equipado com uma pinça rotativa que permite inclinar a peça durante a usinagem, para possibilitar a usinagem dos dois lados frontais do quadro.
