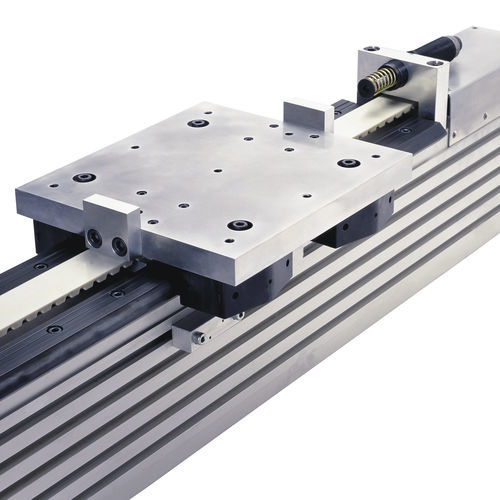

Unidade linear elétrica HDLS series

acionada por correiapara serviços pesados

O HDLS utiliza escorregas pesados e acciona-os por meio de correia da série AT. Estão disponíveis versões de unidades estreitas e largas. A unidade estreita é mais alta do que a unidade larga, tornando-a mais rígida. A unidade larga é mais adequada para aplicações com cargas de momento elevadas. Tanto a unidade estreita como a unidade larga apresentam eixos de saída esquerda, direita, e dupla. As caixas de engrenagens podem ser fornecidas directamente acopladas às unidades. Eixos de saída alargados em caixas de engrenagens também são possíveis para accionar dois sistemas em paralelo. Estão disponíveis amortecedores e amortecedores de borracha opcionais para sistemas HDLS. Unidade Estreita A unidade estreita é montada numa viga de perfil estreito que proporciona rigidez rígida devido à sua altura. Os eixos esquerdo, direito e duplo de saída, bem como as caixas de engrenagens, são todos padrão para a unidade estreita. A unidade estreita é accionada por meio de uma correia AT20 de 50mm de largura. Os amortecedores de borracha e os amortecedores de choque são opcionais. Unidade Larga A unidade larga é montada num feixe de perfil largo para aumentar a capacidade de manipulação do momento, espalhando os rolamentos em V muito afastados. Eixos esquerdo, direito e duplo de saída, bem como caixas de engrenagens, são todos padrão para a unidade larga. O accionamento é conseguido através de uma correia AT20 de 50 mm ou 75 mm de largura. Os amortecedores de borracha e os amortecedores de choque são opcionais.
