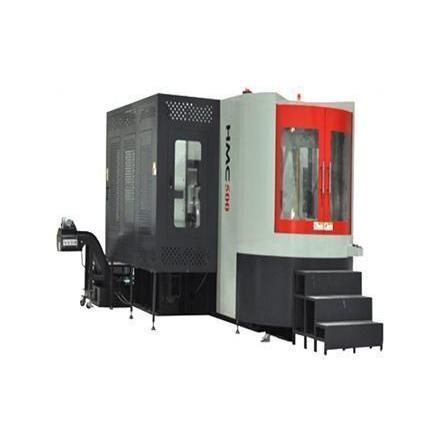

Centro de usinagem CNC de 3 eixos HMC 500horizontalde coluna duplaBT 50
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- horizontal
- Estrutura
- de coluna dupla
- Cone
- BT 50
- Número de ferramentas
- 40 ferramentas
- Aplicações
- para trabalhos pesados
- Outras características
- de alta rigidez
- Curso X
850 mm
(33,46 in)- Curso Y
700 mm
(27,56 in)- Curso Z
800 mm
(31,5 in)- Velocidade de rotação
7.000 rpm
(43.982 rad.min-1)- Potência
15 kW, 17,5 kW, 18,5 kW
(20,39 hp, 23,79 hp, 25,15 hp)- Velocidade de avanço no eixo X
36 m/min
- Velocidade de avanço no eixo Y
36 m/min
- Velocidade de avanço no eixo Z
36 m/min
- Capacidade máx. da mesa
500 kg
(1.102 lb)- Peso máx. das ferramentas
25 kg
(55,1 lb)- Precisão de posicionamento
0,01 mm
(0,00039 in)- Repetibilidade
0,005 mm
(0,0002 in)- Peso total
20.000 kg
(44.092,45 lb)- Comprimento total
5.150 mm
(202,8 in)- Largura total
3.845 mm
(151,4 in)- Altura total
2.975 mm
(117,1 in)
Descrição
Visão geral
O HMC 500 é um centro de usinagem horizontal com estrutura em T positiva, base integral e coluna de parede dupla de grande vão. Os eixos X/Y/Z utilizam guias lineares por rolos pesados e o fuso é refrigerado forçadamente para manter estabilidade e precisão de usinagem.
Aplicações
Especificações técnicas
Precisão & exatidão
Informações adicionais
O HMC 500 é um centro de usinagem horizontal com estrutura em T positiva, base integral e coluna de parede dupla de grande vão. Os eixos X/Y/Z utilizam guias lineares por rolos pesados e o fuso é refrigerado forçadamente para manter estabilidade e precisão de usinagem.
Aplicações
- Usinagem em série de múltiplas faces de caixas, chapas, carcaças e bases de máquinas
- Fresamento de acabamento e semi-acabamento de moldes e peças estruturais de grande porte
- Produção de alto rendimento com troca automática de paletes
Especificações técnicas
- Modelo: HMC500
- Cursos (X / Y / Z): 850 / 700 / 800 mm
- Distância da extremidade do fuso ao centro da mesa: 70–870 mm; ao topo da bandeja: 75–775 mm
- Tamanho da mesa: 500 × 500 mm; indexação: 360° × 1°; fixação: 24‑M16; capacidade da mesa: 500 kg
- Diâmetro/altura máx. da peça: Ø750 mm, H850 mm
- Sistema de paletes: troca automática rotativa de duplo palete; número de paletes: 2; tempo de troca: 12 s
- Fuso: cone BT50; velocidade 7000 rpm; potência 15/18,5 kW (FANUC) ou 17,5 kW (Siemens); torque 95,5/118 Nm (FANUC) ou 96 Nm (Siemens); refrigeração forçada
- Sistema de ferramentas: magazine de 40 ferramentas; troca por manipulador; seleção bidirecional; peso máx. da ferramenta 25 kg; Ø máx. da ferramenta 125/250 mm; comprimento máx. 350 mm; encaixe BT50; tempo de troca (T-T)/(C-C): 3,5/7,5 s
- Avanços e acionamentos: guia linear por rolos; motores de avanço X/Y/Z 7/7/7 kW (FANUC) ou 7,1/7,1/7,1 kW (Siemens); avanço rápido 36 m/min; avanço de corte até 12.000 mm/min; diâmetros dos fusos X/Y/Z: 50/45/50 mm; refrigeração forçada dos rolamentos dos fusos
- Dimensões da máquina (excluindo transportador de cavacos, carro de cavacos, estação hidráulica): 5150 × 3845 × 2975 mm; peso: 20.000 kg; potência elétrica: 50 kW; tanque de fluido de corte: 500 L; ar: 0,6–0,8 MPa
Precisão & exatidão
- Precisão de posicionamento: 0,010 mm; com régua: 0,008 mm
- Precisão repetitiva de posicionamento: 0,008 mm; com régua: 0,005 mm
- Precisão de indexação/posicionamento da mesa: 12"; precisão repetitiva de indexação: 7"
Informações adicionais
- Adequado para produção em série e acabamento de moldes com troca automática de paletes
- Opcional: réguas lineares nos três eixos para melhorar o posicionamento
- Opções de configuração: pacotes de controlo FANUC ou Siemens
