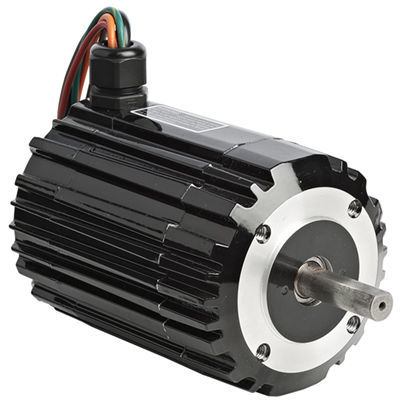

Motor sem escovas 3317

com comutação eletrônicaCCBLDC

Produto
Modelo 3317 — série 34B, motor BLDC para aplicações industriais, estrutura compacta com comutação eletrônica.

Especificações principais

• Velocidade: 10.000 rpm
• Torque nominal: 33 oz-in (≈0,233 N·m)
• Tensão nominal: 130 V
• Potência do motor: 1/3 HP (≈0,25 kW)
• Constante de torque: 14,5 oz-in/A
• Constante de tensão: 10,7 V/krpm
• Resistência de bobinado: 1,7 Ω
• Indutância de bobinado: 4,6 mH
• Inércia do rotor: 0,0154 oz-in·s
• Capacidade de carga radial: 42 lbs (≈19,05 kgf)
• Comprimento total (XH): 4,56 in (≈115,8 mm)
• Peso: 7 lbs (≈3,18 kg)
• Tipo de produto: 34B4BEBL
• Eixo acessório: Não
• Referência do diagrama de conexão: 07410268

Desenhos CAD e diagrama de fiação

• Desenhos CAD disponíveis para o modelo 3317 nos formatos PDF, DWG e STEP
• Diagrama de fiação disponível (referência 07410268)

Acessórios opcionais

• Kit de suporte em L para motores 34B e 34R (modelo 0979)
• Kit de cabo de 6 pés para controles BLDC encapsulados (modelo 3982)

Recursos padrão

• Totalmente fechado, não ventilado (IP-44)
• Conectores plug-in facilitam as conexões elétricas
• Comutação eletrônica para operação silenciosa e redução de EMI; elimina manutenção de escovas
• Conjunto de sensor Hall moldado para comutação precisa
• Estator bobinado com lâminas expostas para transferência térmica eficaz e potência máxima por tamanho de estrutura
• Imãs de terras raras no rotor para alto torque e baixa inércia do rotor

Especificações técnicas

• Velocidade (rpm): 10.000
• Torque nominal (oz-in): 33 (≈0,233 N·m)
• Tensão nominal: 130 V
• Potência do motor: 1/3 HP (≈0,25 kW)
• Constante de torque (oz-in/A): 14,5
• Constante de tensão (V/krpm): 10,7
• Resistência de bobinado (Ω): 1,7
• Indutância de bobinado (mH): 4,6
• Inércia do rotor (oz-in·s): 0,0154
• Carga radial (lbs): 42 (≈19,05 kgf)
• Comprimento XH (in): 4,56 (≈115,8 mm)
• Peso (lbs): 7 (≈3,18 kg)
• Tipo de produto: 34B4BEBL
• Eixo acessório: NO
• Diagrama de conexão: 07410268
