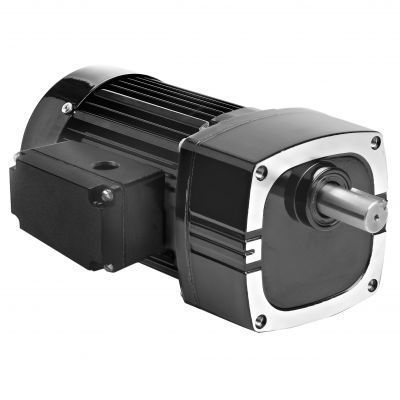

Motorredutor CA Model 1665

trifásicode engrenagens helicoidaisde eixos paralelos

Visão geral
Modelo 1665 da série Metric 42R-E: motorredutor AC de eixo paralelo. Motorredutor métrico trifásico compatível com inversores, com engrenagens helicoidais e engrase permanente para funcionamento silencioso e longa vida útil.

Especificações (da tabela de produto)
Velocidade (rpm): 140
Torque nominal (Nm): 5,6
Torque nominal (lb-in): 50
Potência (W): 140
Potência (HP): 1/5
Voltagem: 230 / 400
Hz: 50
Fases: 3
Amperes: 1,1 / 0,61
Relação de redução: 10
Carga radial (N): 1300
Carga radial (lbs): 300
Comprimento XH (mm): 231
Comprimento XH (inch): 9,08
Peso (kg): 6,8
Peso (lbs): 15,3
Diagrama de conexão: 07410279
Número da peça do capacitor: N/A
Tipo de produto: 42R5BFPP-E2
HPDecimal: 0,2

Características padrão

• Roscas de montagem métricas e dimensões do eixo de acionamento métricas.
• Carcaça de engrenagem não ventilada.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha em todo o conjunto para maior capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com graxa semi-fluida para longa vida útil.
• Engrenagens helicoidais cementadas seletivamente para baixo nível de ruído e alta potência relativa ao tamanho.

Documentos disponíveis

• Desenhos CAD: PDF, DWG, STEP disponíveis para o Modelo 1665 (opções de download na página do produto).
• Diagrama de fiação: PDF (referência do diagrama 07410279).
• Fichas de segurança: ficha de segurança de óleo imperial disponível.

Acessórios opcionais

• Kit de suporte em L para motorredutores E, F e FX [modelo 0969]
• Kit de caixa de terminais em zamak para motores e motorredutores 33A, 34R, 42A, 42R e 48R [modelo 0984]
• Kit de montagem com suporte em L para motorredutores métricos tipo E/F [modelo 1969]
• Kit de caixa de terminais métrica em zamak com bloco de terminais para 33A, 34R, 42A, 42R e 48R [modelo 1984]
• Grande kit de caixa de terminais em zamak para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e motorredutores de estoque [modelo 0986]

Notas
Motorredutor trifásico apresentado para operação 230/400 V, 50 Hz. O preço exibido na web está em dólares dos EUA; disponibilidade e preços sujeitos a alterações.

Características / especificações técnicas

• Modelo: 1665
• Série: Metric 42R-E
• Velocidade: 140 rpm
• Torque nominal: 5,6 Nm (50 lb-in)
• Potência: 140 W (0,2 HP / 1/5 HP)
• Tensão: 230 / 400 V
• Frequência: 50 Hz
• Fases: 3
• Corrente: 1,1 / 0,61 A
• Relação de redução: 10
• Capacidade de carga radial: 1300 N (300 lbs)
• Comprimento XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• Referência diagrama de conexão: 07410279
• Código tipo de produto: 42R5BFPP-E2
