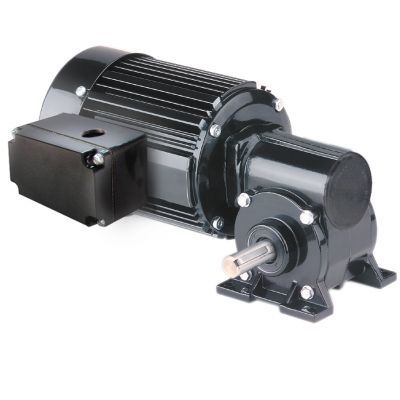

Motorredutor CA Model 1633

trifásicode rosca sem fimde eixos ortogonais

Produto
Série métrica 42R-5N redutor angular AC, Modelo 1633. Projetado para aplicações industriais que exigem uma solução de acionamento angular compacta; motor ventilado com engrenagens lubrificadas permanentemente e selos industriais no eixo para operação contínua.

Arquivos CAD e desenhos disponíveis
Desenhos CAD disponíveis para este modelo: PDF, DWG e STEP (modelo 1633).

Características padrão

• Roscas de montagem métricas e dimensões do eixo em métrico.
• Totalmente fechado com classificação IP-20.
• Refrigeração por ventilador para alta potência de saída.
• Sistema de isolamento Classe "B" operado dentro dos limites da Classe "A" para prolongar a vida útil das bobinas e do lubrificante.
• Anel central e tampas finais em alumínio para alta eficiência térmica e menor peso.
• Carcaça de engrenagem não ventilada.
• Vedantes tipo lábio industriais nos eixos do motor e de saída.
• Rolamentos de agulha em todo o conjunto para maior capacidade de carga radial e longa vida útil.
• Engrenagens lubrificadas permanentemente com óleo para vida útil prolongada.
• Roda sem-fim em bronze para alta capacidade contra choques.
• Sem-fim temperado e retificado para resistência e longa vida.

Acessórios opcionais

• Kit de caixa de terminais injetada para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984).
• Kit de caixa de terminais métrica injetada com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984).
• Grande kit de caixa de terminais injetada para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e redutores em estoque (modelo 0986).

Especificações técnicas

• Velocidade (rpm): 47
• Torque nominal (Nm): 12.3
• Torque nominal (lb-in): 109
• Potência (Watts): 140
• Potência (HP): 1/5
• Volts: 230/400
• Hz: 50
• Fases: 3
• Amperes: 1.1 / 0.61
• Relação de engrenagem: 30
• Carga radial (N): 800
• Carga radial (lbs): 180
• Comprimento XH (mm): 260
• Comprimento XH (inch): 10.25
• Peso (kg): 7.3
• Peso (lbs): 16.3
• Diagrama de conexão: 07410279
• Número da peça do capacitor: N/A
• Tipo de produto: 42R5BFPP-5N
• HPDecimal: 0.2
