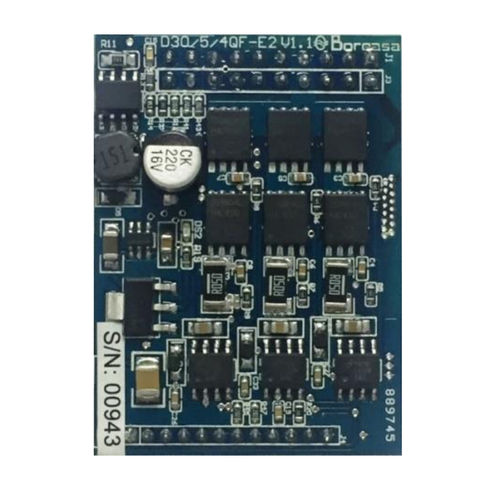

Controle de motor com controlador integrado D30/5/4QF-E2

BLDC

Dados mecânicos: Peso:9g Dimensões (C x L x L x A):48 x 35 x 12,7 mm Ligações do motor, Motor enrolamento 1 "U", Motor enrolamento 2 "V", Motor enrolamento 3 "W Descrição geral: O D30/5/4QF-E2 é um pequeno controlador digital de 4 quadrantes para o controlo de um ventilador Boreasa sem escovas até 150 W. Pode funcionar com motores BLDC com ou sem sensores Hall. Este condutor foi concebido para ser integrado na placa electrónica do cliente. É também compatível com a placa de avaliação da Boreasa. Características -Definir valor de entrada através de PWM ou tensão analógica externa (0 ... +3,3 V) -Os parâmetros podem ser definidos através de 4 entradas digitais externas (DigIN) -Laço de controlo manual: Velocidade e Corrente -A fase de saída pode ser activada ou desactivada -Máximo limite máximo de corrente de pico de saída ajustável até 10 A -A velocidade do motor pode ser monitorizada com a saída "FG -Indicação do estado através de saída "Ready -Protecção de motor bloqueado (limite de corrente para motor bloqueado) -Tira de ligação normalizada, passo 2,54 mm e 2 mm -Corrente fixa configurável ou modo de torque fixo é opcional -Se o condutor trabalha em modo de 4 quadrantes, é necessário que exista um circuito para consumir a energia de travagem O condutor trabalha em modo de controlo de Loop Actual (por defeito) ou Loop de Velocidade (opcional). Todos os parâmetros de controlo são incorporados no software do condutor. É necessária corrente de arranque suficiente a partir da fonte de alimentação quando o motor (ventilador) sobe à rampas. O tempo de rampa será prolongado se a fonte de alimentação não conseguir fornecer corrente suficiente. Para desenvolvimentos, a Boreasa oferece uma placa de interface/avaliação abrangente: a placa D30/5/4Q-M2 (não compatível com a placa Boreasa D50/5/4Q-M2 quando se trabalha em modo de 4 quadrantes).
