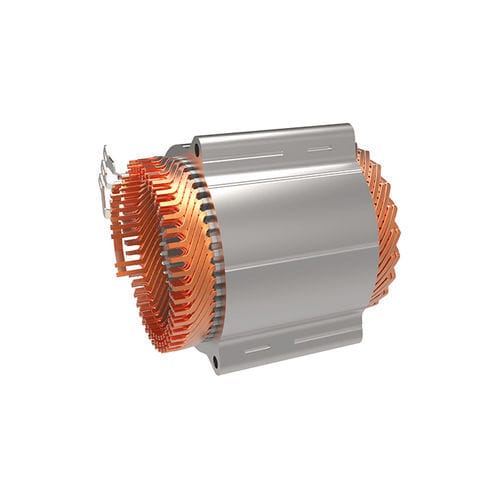

Motor síncrono 180

CAde ímãs permanentesde múltiplos polos

O motor de acionamento síncrono de ímanes permanentes 180 utiliza a mais recente tecnologia de enrolamento em espiral. A sua estrutura inclui 8 pólos, 48 ranhuras, 6 camadas/ranhura e a camada interior é concêntrica. Cancela a linha cruzada entre camadas, pode facilmente alternar entre 2 ramos e 4 ramos, e elimina a corrente de circulação entre os ramos internos do motor, que são conducentes à serialização do produto. A gama de tensão de funcionamento é de 300-800V, a gama de binário é de 150-300Nm, a gama de potência é de 75-180KW e a velocidade máxima de trabalho é de 18000rpm. Os métodos de arrefecimento são o arrefecimento a água e o arrefecimento a óleo. Na aplicação de arrefecimento a óleo, o efeito de arrefecimento do estator do motor pode ser aumentado em mais de 15% através do design optimizado do circuito de óleo, e o custo do circuito de óleo pode ser reduzido ao mesmo tempo.
