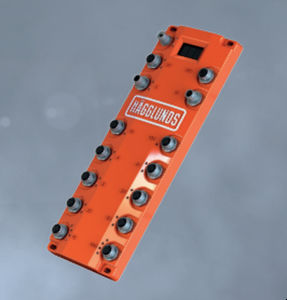

Unidade de controle de bomba Hägglunds ICp

O ICp da Hägglunds é uma solução autónoma para o controlo de uma bomba hidráulica. A bomba pode ser controlada sem feedback, usando o ICp como um amplificador ou bloqueada em controlo de fechado utilizando a pressão de trabalho ou o ângulo de oscilação como entrada. As bobinas solenóides da bomba estão ligadas ao ICp, que, por sua vez, está ligado ao sistema de controlo ou a um painel de controlo. O ICp pode monitorizar diferentes valores do sistema, enviando avisos ou alarmes se algum sinal exceder o intervalo permitido. Os sinais opcionais incluem temperaturas, nível de óleo, caudal, sinais de entrada digital para monitorização e saídas digitais para feedback. A configuração do ICp é efectuada através de Bluetooth e da aplicação móvel Hägglunds ICp, disponível para Android e iOS. 2.1 Isolamento galvânico O ICp tem um isolamento galvânico entre o lado de controlo e o lado de E/S. O lado do controlo alimenta o USB, o Bluetooth, o ecrã e o processador principal processador principal. O lado das E/S alimenta as saídas de controlo da bomba, as ligações digitais, analógicas e Pt100. 2.3 Memória EEPROM Todas as definições do ICp são armazenadas numa memória EEPROM não volátil EEPROM NÃO VOLÁTIL. Esta memória é lida em cada arranque da unidade. Quaisquer alterações efectuadas às definições na aplicação Hägglunds ICp são guardadas na memória volátil do ICp. Recomenda-se que quaisquer alterações sejam guardadas na EEPROM quando a configuração estiver concluída. Quaisquer alterações não guardadas na EEPROM serão perdidas se a unidade perder a alimentação. 2.4 Controlo da corrente da bomba A corrente da bomba é monitorizada pelo ICp e mantida em fechado para garantir que a corrente é exacta. Existem existem definições separadas para cada solenoide da bomba para compensar quaisquer diferenças. As definições ajustáveis de dither asseguram
