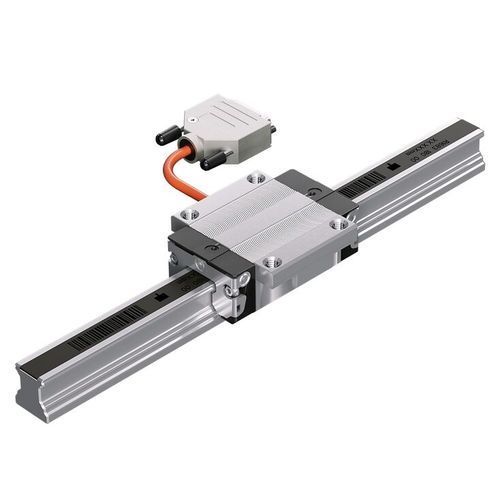

Sistema de medição de posição IMScompact

de comprimentoindutivomagnético

Com o sistema de medição integrado IMScompact, o sensor de medição está totalmente integrado no bloco do cursor — o que não só poupa muito espaço de instalação, como também reduz os custos, uma vez que não são necessárias peças adicionais. O IMScompact é adequado para inúmeras tarefas de manuseamento na automação. Permite comprimentos de medição até 17,8 metros e está disponível para sistemas de calhas de esferas a partir do tamanho 15. A integração no bloco de deslizamento garante também um elevado nível de proteção EMC, oferecendo-lhe assim novas possibilidades para a sua solução de automação em conjunto com motores lineares. Informações sobre o produto Vantagens em resumo Compacto Codificador integrado no bloco deslizante, sem acessórios, a partir do tamanho 15. Flexível É possível implementar grandes comprimentos de medição até 17,8 m, com adaptação rápida. Económico Menos componentes, menos espaço de instalação, menos custos. Robusto Resistente a choques e vibrações, insensível ao pó, óleo, gordura e humidade; boa proteção EMC. Sem necessidade de manutenção Princípio de medição sem contacto. Dados técnicos Princípio de medição: magnético Variantes: incremental, absoluto Tamanhos 15, 20, 25 Comprimentos de medição até 17,8 m Precisão do sistema: ± 20 μm/m Repetibilidade: ± 1 μm Aceleração máxima: 500 m/s² Exemplos de aplicação Em eixos de motores lineares como codificador de posição Em eixos com correias para aumentar a precisão de posicionamento Em eixos com parafusos de esferas Para medição de posição Substitui os codificadores lineares montados externamente
