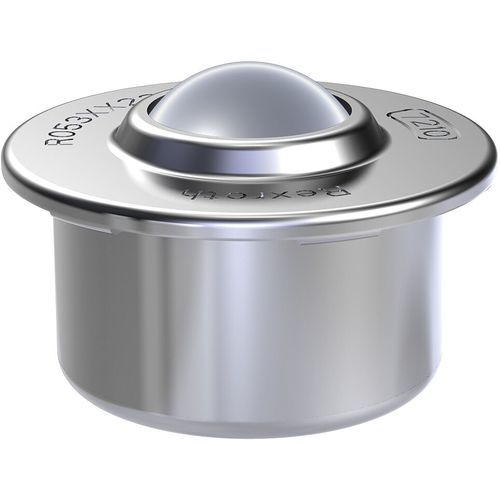

Esfera transferidora em aço inoxidável KU series

de suporte cilíndricocom carcaça em chapa de açocom carcaça em plástico

Unidades de transferência de esferas sem vedante de feltro – Tamanho 15 Descrição do produto Unidade de transferência de esferas Todas as peças galvanizadas, esferas em aço resistente à corrosão Tamanho = 15 Sem vedante de feltro, conservada Com caixa em chapa de aço Unidade de transferência de esferas extremamente pequena Para aplicações gerais Todas as peças galvanizadas Esferas em aço resistente à corrosão 1.3541 / 1.4034 Especificações técnicas - Tamanho nominal [mm] 15 Capacidade de carga dinâmica C [N] 370,0 Velocidade linear máxima admissível vmax [m/s] 2,0 Nota: velocidade máxima admissível vmax Em caso de períodos prolongados de utilização a velocidades superiores a 1 m/s, é de esperar um aumento da temperatura e uma redução da vida útil, dependendo da carga. Diâmetro exterior D [mm] 24,0 Temperatura de funcionamento (mín. … máx.) -30 °C ... +100 °C Nota: temperatura de funcionamento admissível (mín. ... máx.) A temperaturas superiores a 100 °C, só devem ser utilizadas unidades de transferência de esferas de metal polido sem vedante de feltro. Tenha em conta a redução da capacidade de carga. Utilize lubrificante para altas temperaturas! Siga as instruções do fabricante! Pode ser necessário remover o óleo lubrificante existente. Peso [kg] 0,04 Capacidade de carga estática C0 [N] 700,0 Temperatura máxima de funcionamento [°C] +100 Temperatura mínima de funcionamento [°C] -30 Informações sobre o produto Sem vedante de feltro Dimensão a [mm] 2,5 Dimensão b [mm] 6,1 Tolerância c +0,2 Dimensão D [mm] 24 Tolerância D [mm] ±0,065 Dimensão D1 [mm] 31 Dimensão dW [mm] 15,875 Dimensão h [mm] 9,5 Dimensão H [mm] 21,5 Tolerância h ±0,2
