Torno CNC VTL C
verticalde 2 eixospara peças grandes

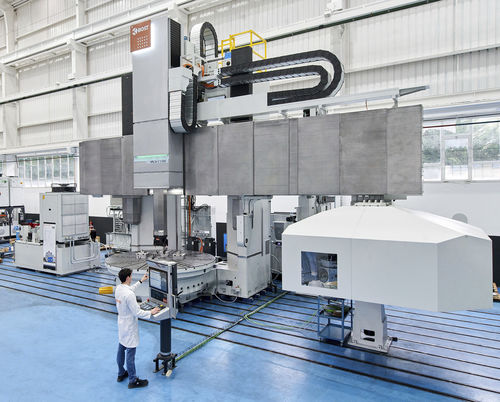

Torno CNC - VTL C - Bost Machine Tools Company S.L.U - vertical / de 2 eixos / para peças grandes
Torno CNC - VTL C - Bost Machine Tools Company S.L.U - vertical / de 2 eixos / para peças grandes
Torno CNC - VTL C - Bost Machine Tools Company S.L.U - vertical / de 2 eixos / para peças grandes - imagem - 2
Torno CNC - VTL C - Bost Machine Tools Company S.L.U - vertical / de 2 eixos / para peças grandes - imagem - 3
Torno CNC - VTL C - Bost Machine Tools Company S.L.U - vertical / de 2 eixos / para peças grandes - imagem - 4
Torno CNC - VTL C - Bost Machine Tools Company S.L.U - vertical / de 2 eixos / para peças grandes - imagem - 5
Torno CNC - VTL C - Bost Machine Tools Company S.L.U - vertical / de 2 eixos / para peças grandes - imagem - 6
Guardar nos favoritos
Comparar
Mais informações no site da Bost Machine Tools Company S.L.U

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Número de eixos
de 2 eixos
Aplicações
para uso intensivo, para peças grandes, para peças de grandes dimensões, de torneamento pesado
Performance
de alta precisão, de alta rigidez, de grande capacidade
Outras características
grande, com eixo Y, multifuncional
Função combinada
de fresagem, de retificação
Opções e acessórios
com carga/descarga automática, com robô de pórtico, com trocador de pallet integrado
Diâmetro

MÁX: 10.000 mm
(393,7 in)

MÍN: 1.000 mm
(39,37 in)

Velocidade de rotação

MÁX: 400 rpm
(2.513,274 rad.min-1)

MÍN: 40 rpm
(251,327 rad.min-1)

Diâmetro máx. peças

MÁX: 8.500 mm
(335 in)

MÍN: 1.600 mm
(63 in)

Comprimento máx. peças

MÁX: 6.000 mm
(236 in)

MÍN: 1.600 mm
(63 in)

Curso Z

MÁX: 3.000 mm
(118 in)

MÍN: 1.200 mm
(47 in)

Avanço rápido no eixo X

15 m/min, 20 m/min

Avanço rápido no eixo Z

15 m/min, 20 m/min

Potência nominal

30 kW, 37 kW, 82 kW, 131 kW
(40,8 hp, 50,3 hp, 111,5 hp, 178,1 hp)

Torque máximo

12.000 Nm, 100.000 Nm
(8.851 ft.lb, 73.756 ft.lb)

Peso

MÁX: 310.000 kg
(683.433 lb)

MÍN: 38.000 kg
(83.776 lb)

Descrição

Visão geral

VTL C é a família de tornos verticais da BOST concebida para torneamento pesado e de alta precisão. A série está disponível em múltiplos tamanhos e configurações para grandes diâmetros, altas cargas na mesa e funções integradas de fresagem/ram vertical.

Modelos disponíveis / exemplos (galeria)

  • VTL 33 C
  • VTL 55 C
  • VTL 63 C
  • VTL 36 C / VTL 25 C (exemplos na galeria)


Principais opções configuráveis e equipamentos

  • Diâmetro do prato / carga máxima / velocidade do prato / potência de torneamento: combinações selecionáveis (exemplos: 1,250 mm / 12,000 kg / 440 min-1 / 74 kW; 2,000 mm / 25,000 kg / 275 min-1 / 74 kW; até 6,000 mm / 150,000 kg / 75–95 min-1 / até 128 kW).
  • Opções de diâmetro máximo de torneamento: de 1,600 mm a 8,500 mm (vários patamares).
  • Opções de altura de torneamento: de 1,600 mm a 6,000 mm (selecionáveis).
  • Eixo Y / movimento longitudinal da mesa: disponível como configurável (SIM / NÃO).
  • Curso do RAM (fresagem vertical / eixo Z): 1,200; 1,500; 2,000; 2,500; 3,000 mm conforme modelo.
  • Seção do RAM / diâmetro mínimo de furo: exemplos 310 x 310 mm, 360 x 360 mm, 410 x 410 mm (com diâmetros mínimos correspondentes).
  • Potência de fresagem (kW): 30, 37, 52, 55, 60, 63 conforme configuração.
  • Velocidades máximas de fresagem (min-1): opções incluindo 2,500; 3,000; 4,000; 4,500; 5,000.
  • Avanços de trabalho e avanços rápidos X / Z: valores de trabalho e rápidos fornecidos por modelo (m/min ou mm/min).
  • Peso total da máquina: ampla variedade conforme modelo e configuração (exemplos de ~38,000 kg até >300,000 kg para as maiores configurações).
  • Sistemas opcionais de troca de paletes, trocadores automáticos de ferramentas e outros acessórios de automação disponíveis.


Especificações técnicas

  • Família de produto: VTL C (série de tornos verticais) da BOST.
  • Diâmetro do prato (exemplos): de 1,250 mm até mais de 6,000 mm conforme configuração.
  • Carga máxima no prato: aproximadamente 6,000 kg até mais de 250,000 kg conforme diâmetro e modelo.
  • Diâmetro máximo de torneamento: selecionável entre ~1,600 mm e 8,500 mm (vários patamares).
  • Altura de torneamento (exemplos): 1,600 mm — 6,000 mm selecionável.
  • Potência de torneamento / potência do prato: múltiplas opções de transmissão/engrenagem (valores mostrados até 178 kW para configurações maiores).
  • Potência de fresagem (RAM): selecionável (opções comuns 30–63 kW).
  • Velocidade máxima do eixo de fresagem: até 5,000 min-1 dependendo do eixo escolhido.
  • Curso do RAM (Z): 1,200; 1,500; 2,000; 2,500; 3,000 mm.
  • Seções RAM exemplos: 310x310 mm / 360x360 mm / 410x410 mm (com diâmetros mínimos de furo associados).
  • Avanços rápidos (eixos lineares): faixas e exemplos fornecidos por modelo (valores até dezenas de milhares mm/min conforme configuração).
  • Tipos de guias disponíveis incluindo guias hidrostáticas pesadas para configurações de alta precisão.


Opções e personalização

  • Trocadores automáticos de ferramentas, sistemas de troca de paletes e robôs para manuseio de ferramentas.
  • Cabeças inclináveis e alongadas, cabeças especiais para simulação do eixo Y, cabeças de retificação vertical.
  • Pacotes de automação e integração para manuseio de paletes e carregamento/descarregamento.
  • Configurações personalizadas disponíveis mediante pedido para atender a requisitos específicos de aplicação e produção.
