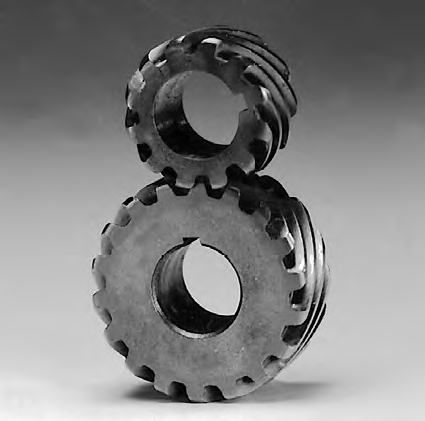

Engrenagem helicoidal

de eixopara eixo de transmissão

As engrenagens helicoidais de estoque da Boston Gear são fabricadas em configurações tanto à direita quanto à esquerda com um ângulo de hélice de 45° padrão da indústria para transmitir movimento e potência entre eixos não-intersetores que são paralelos ou a 90° um do outro. Para a operação de eixos paralelos, são necessárias engrenagens helicoidais com ângulos de hélice opostos. Para eixos a 90°, um ângulo de hélice da mesma mão deve ser usado. Para aplicações em eixos paralelos, o contato de dentes sobrepostos de nossas engrenagens helicoidais proporciona uma operação mais suave e silenciosa e maior capacidade de potência do que as engrenagens cônicas de tamanho comparável. Para aplicações em eixos de 90°, a área de contato com o dente das engrenagens helicoidais é muito pequena, tornando-a ideal para aplicações que requerem apenas uma capacidade de carga limitada. Características do Produto As engrenagens helicoidais podem ser usadas em uma variedade de aplicações, uma vez que podem ser montadas em eixos paralelos ou em eixos não-intersetores de 90° As engrenagens helicoidais oferecem benefícios adicionais em relação às engrenagens de dentes retos Maior resistência do dente devido ao envoltório helicoidal Aumento da relação de contato devido à sobreposição do dente axial Maior capacidade de carga do que as engrenagens de dentes retos de tamanho comparável Características operacionais mais suaves A concentricidade estreita entre o diâmetro do passo e o diâmetro externo permite uma operação suave e silenciosa 14 1/2 Ângulos de pressão normais Disponível 24DP - 6 DP Engrenagens em Bronze e Materiais Endurecidos
