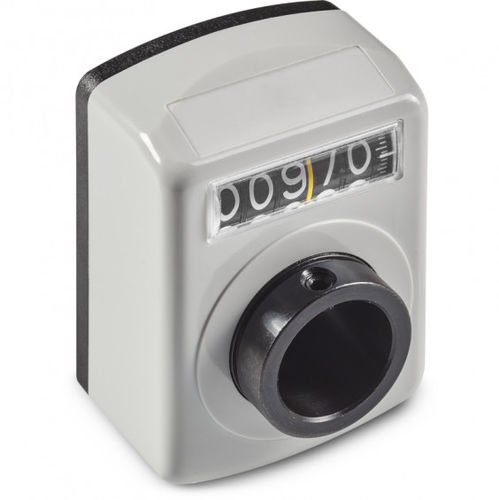

Indicador de posição K620

digitalde eixo oco

MATERIAIS:(1-2) CAIXA DO NUMERADOR: Poliamida reforçada. Resistente a óleos e massas lubrificantes.(3) PARAFUSO DE FIXAÇÃO: K620: AÇO C45. K620CIN: AÇO INOXIDÁVEL (AISI 303).(4) CAIXA DE LIGAÇÃO AO EIXO: K620: AÇO AUTOMÁTICO.K620CIN: AÇO INOXIDÁVEL (AISI 303).(5) JANELAS:Polimetilmetacrilato (PMMA).(6) ANÉIS NUMERADOS:Poliamida. Cor: Tampa da caixa do numerador: Preto (RAL 9011 código 01) (2) Caixa do numerador: K620: Preto (RAL 9011 cód. 01). K622: Laranja (RAL 2004 cód. 02). K623: Cinzento (RAL 7035 cód. 13). (3) Parafuso de fixação: K620: Preto-oxidado. K620CIN: Natural. (4) Bucha de ligação: K620: Preto-óxido. K620CIN: Natural. (5) Janelas: Transparentes. (6) Anéis numerados: Anel preto com número branco. Caracteres dos anéis numerados: Impressão em bloco branco. A altura dos caracteres é de cerca de 4 mm. Relação de redução da engrenagem (GR): A relação de redução estabelece o número que deve aparecer no contador depois de dar uma volta completa (360°). Por exemplo, ao escolher uma relação de redução de 15, após uma volta na janela verá o número 015. A posição do decimal ajudará a desmultiplexar a medida, porque escolhendo uma casa decimal, o 015 torna-se 01,5. Posição de montagem / leitura (PL): O bloco numerador pode ser aplicado em quatro posições diferentes. Por favor, escolha a mais adequada para a sua aplicação: P1 = Vertical com números na parte superior, P2 = Vertical com números na vertical, P3 = horizontal com números em parede inclinada, P4 = horizontal com números na parede vertical. Direção de rotação (SR): O = aumento de valores com rotação no sentido horário. A = aumento dos valores com a rotação no sentido contrário ao dos ponteiros do relógio.
