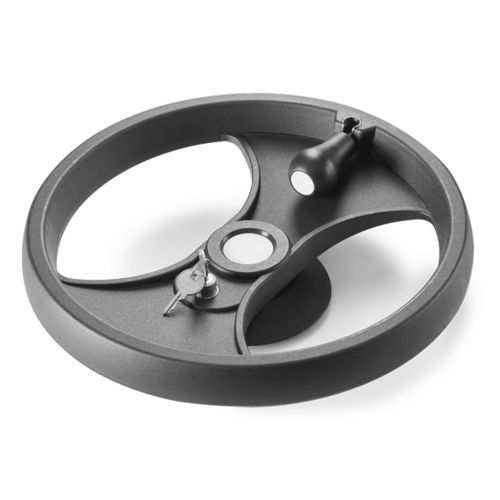

Volante de controle D603

de raioscom maçaneta escamoteávelem plástico

MATERIAL: Poliamida reforçada e estabilizada. Resistente a óleos e gorduras. SUPERFÍCIE: Acetinada. COR: Preto (RAL 9011). TAMPA CENTRAL: Poliamida cinzenta (RAL 7035 cód. 13). COR ALTERNATIVA DA TAMPA: Laranja (RAL 2004 cód. 02) Azul (RAL 5015 cód. 07) Amarelo (RAL 1021 cód. 10) Vermelho (RAL 3000 cód. 16) Verde (RAL 6024 cód. 17) Preto (RAL 9011 cód. 01) Kit de fecho de aperto: (1) anel de cobertura do furo PA6+GF. Preto (RAL 9011). Conjunto de encaixe. Desmontável. (2) Suporte do pistão PA6+GF. Preto (RAL 9011). Montagem com dois parafusos auto-roscantes em aço galvanizado, cabeça de chave de fendas 3,5x30. (3) Fechadura niquelada. São fornecidas duas chaves numeradas. A chave pode ser retirada de qualquer posição. Para fechar o volante, empurrar e rodar a chave 90°. Curso da fechadura 10 mm. Projeção útil do pino do volante 8 mm. As chaves fornecidas são fixadas no aro do volante. Insertos: Inserção em aço zincado com furo passante liso, com tolerância H10. (4) Parafuso sextavado interior de cabeça cilíndrica ISO 7838 tratado com óxido preto para fixação do punho. Pega lateral: Pega giratória, rebatível, com ligação hexagonal. Fabricado em poliamida reforçada (forma idêntica à do art. M202). Mecanismo interno tratado com óxido preto. Fixação por meio de um parafuso de cabeça cilíndrica com sextavado interior tratado com óxido preto ISO 7838. Tampa de encaixe em poliamida cinzenta (RAL 7035 código 13). Fixação: Para o sistema de fixação, ou execução de furos de chaveta ou quadrados, consultar as notas técnicas anexas ao catálogo.
