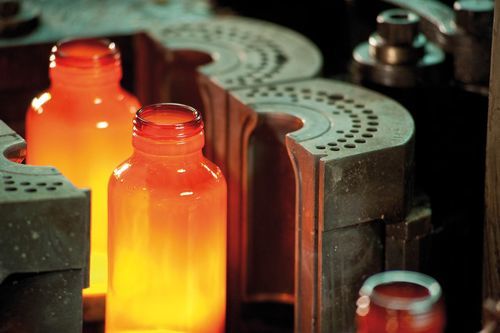

Dispositivo de fechamento de abertura rápida E-MOC

Visão geral
O E-MOC é um mecanismo de abertura/fecho melhorado desenvolvido a partir de ampla experiência em plantas de vidro. Simplifica o processo de conformação e integra um sistema de arrefecimento orientado ao processo, personalizável às necessidades do cliente. Esta descrição apresenta as principais características e os benefícios de produção do E-MOC.

Sistema de arrefecimento
O E-MOC é um dispositivo avançado de troca térmica. O fluxo de ar pode ser gerido em zonas distintas para servir tanto o molde de sopro quanto o molde de pré-forma.

• Molde de sopro
• Molde de pré-forma

Tecnologia de arrefecimento
A análise de transferência de calor conjugada (especificações de arrefecimento, temperatura do molde, transferência térmica e comportamento do vidro) é utilizada nas simulações para definir regras de arrefecimento e otimizar perfis de temperatura do molde.

Mecanismo — Alavancas e movimento paralelo

• Aumento da vida útil do molde
• Mais fácil swabbing (limpeza)
• Ângulo de desmoldagem mais eficiente

Projetado com simulações estruturais

• Maior força de aperto
• Movimento de abertura/fecho suave
• Aperto mais eficiente

Mudança de trabalho com E-MOC

• Mais rápido
• Mais fácil

E-MOC montado no topo

• Mais eficiente
• Mais flexível

Design & Manutenção
Com os mecanismos montados no topo a caixa de secção permanece livre, permitindo a instalação de êmbolos de curso mais longo. A manutenção de rotina pode ser efetuada na oficina enquanto a máquina está em funcionamento.

Vantagens de arrefecimento
Arrefecimento do blank (arrefecimento axial E-MOC)

• Arrefecimento eficiente desde o centro do molde
• Melhor homogeneidade horizontal da temperatura
• Ajuste vertical do perfil de temperatura fácil com plugs
• COBERTURA 360° completa
• BAIXO requisito de pressão do ventilador e fluxo mássico
• Arrefecimento independente do blank e do neck ring

CFD & Ajuste
A velocidade do fluxo de ar controlada por CFD permite controlo preciso do perfil de temperatura do molde. O arrefecimento pode ser ajustado por:

• Número de furos em cima & em baixo
• Diâmetro dos furos
• Distribuição circunferencial

Arrefecimento do molde
O arrefecimento axial E-MOC assegura arrefecimento eficiente do centro para fora, uniformidade horizontal da temperatura, fácil ajuste do perfil vertical com plugs, cobertura 360°, baixas exigências de pressão e fluxo do ventilador, circuitos independentes para blank e neck ring e ausência de fugas de ar na cavidade do molde.

Arrefecimento do neck ring

• Regulável para todas as posições de inversão
• Efetivo para todas as cavidades

Media relacionados
Catálogo em PDF disponível para o produto E-MOC (documento listado nos media do produto).

Especificações técnicas

• Nome / modelo do produto: E-MOC
• Mecanismo de abertura/fecho melhorado para máquinas de conformação
• Dispositivo avançado de troca térmica com capacidade de arrefecimento axial (360°)
• Simulação de transferência de calor conjugada usada para definir especificações de arrefecimento e perfis de temperatura do molde
• Controlo da velocidade do fluxo de ar orientado por CFD para gestão da temperatura do molde
• Arrefecimento ajustável através do número e diâmetro dos furos e distribuição circunferencial
• Arrefecimento independente de blank e neck ring
• Opção de mecanismo montado no topo; secção livre para permitir êmbolo de curso mais longo e manutenção em oficina
• Projetado com simulações estruturais para aumentar a força de aperto e melhorar a suavidade de abertura/fecho
