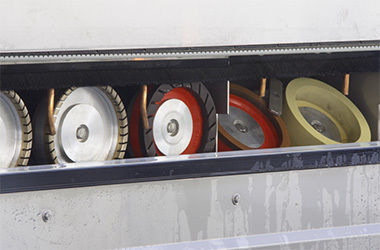

Máquina de lapidação para vidro Titan EVO

eletrônica

Visão geral do produto
A gama Titan EVO inclui 10 configurações de retificadoras de bordas duplas projetadas para o processamento de bordas planas, usinagem de filetes e remoção opcional de borda. As máquinas permitem transferência imediata para têmpera após o rebatimento dos cantos e oferecem opções de spindle (neumático padrão ou eletropneumático).

Principais qualidades

• A gama Bottero de retificadoras de bordas duplas para bordas planas foi concebida para satisfazer os requisitos industriais de desempenho e qualidade.
• Leitura de código de barras que simplifica e acelera a configuração da máquina pelo operador, reduzindo o tempo de troca.
• A unidade automática de rebatimento permite transferir as peças acabadas diretamente para a têmpera; cantos rebatidos são mais seguros na manipulação. O spindle de borda está disponível pneumático (padrão) ou eletropneumático.
• A execução simultânea de todos os eixos da máquina reduz os tempos de setup e maximiza a eficiência de produção.

Características

• Estrutura robusta em aço eletrossoldado com amplo uso de aço inoxidável e polímeros técnicos anticorrosão.
• Todos os componentes em contacto com água são em aço inox para garantir durabilidade a longo prazo.
• Seleção de componentes mecânicos e eletrónicos de fabricantes líderes assegura fiabilidade e disponibilidade de peças sobressalentes ao longo do tempo.
• Spindles coaxiais proporcionam operação sem vibrações e eficiência de rectificação ótima; ausência de correias e polias reduz peças de desgaste.
• Correias em poliuretano com cabos internos em aço inox, rectificadas na parte traseira e nas laterais, asseguram avanço do vidro com alta precisão; largura da correia é modular conforme tipo e peso do vidro.
• Polias de grande diâmetro distribuem a carga específica ao trabalhar com vidro pesado para prolongar a vida útil das correias.

Especificações técnicas

• 214 N
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 45,2 kW
• 216 N
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 52 kW
• 218 N
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 57,8 kW
• 220 N
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 64,6 kW
• 222 D
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 71,4 kW
• 222 L
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 71,4 kW
• 224 N
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 78,2 kW
• 226 D
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 81,8 kW
• 226 L
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 81,8 kW
• 228 N
  Dimensão mínima do vidro: 230 x 230 mm
  Espessura do vidro: 3 ÷ 30 mm
  Velocidade: 1 ÷ 20 m/min (1 ÷ 30 m/min opc.)
  Potência mínima: 88,6 kW
