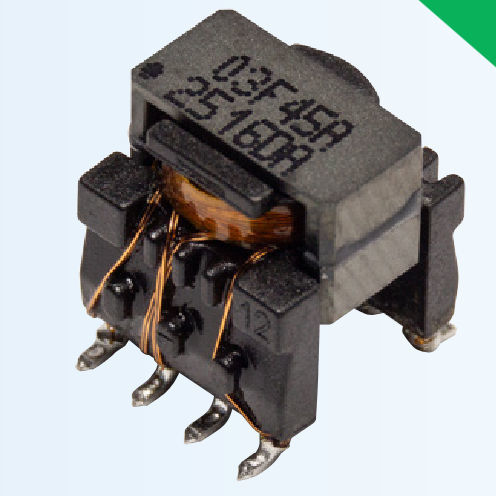

Transformador de potência HVMA03F45A-ST8S

encapsuladopara aplicações automotivaspara conversor

A linha de produtos Bourns Custom Magnetics apresenta o transformador para controlador de porta HVMA03F45A-ST8S. O transformador é de qualidade automóvel e está em conformidade com a norma AEC-Q200 O transformador de comando de porta Bourns® modelo HVMA03F45A-ST8S foi concebido com uma distância de fuga de 8 mm para uma tensão de funcionamento de 850 V, sendo ideal para novas aplicações em veículos elétricos que exigem uma elevada tensão de isolamento. As aplicações automóveis típicas incluem a alimentação do comando de porta de transístores, a alimentação de circuitos de gestão de baterias e a alimentação isolada entre sistemas de tensão separados num veículo híbrido. Este transformador possui uma ampla gama de temperaturas de funcionamento, de -40 °C a +125 °C, para funcionamento na Classe F. O pacote SMT, com elevada distância de fuga, apresenta uma pegada compacta única para uma tensão de funcionamento elevada. Este transformador para controlador de porta foi concebido para uma frequência de comutação de 50 kHz a 380 kHz e fornece uma potência de saída de até 3 Watts. O transformador pode ser utilizado com vários circuitos integrados (IC) controladores de gate que tenham frequência fixa ou variável. O modelo HVMA03F45A-ST8S pode ser personalizado para outras tensões de saída e aplicações. Contacte a Bourns para obter apoio técnico adicional e informações sobre compatibilidade com circuitos integrados. Características Frequências de comutação de 50 kHz a 380 kHz Elevada tensão de funcionamento de 850 V Transformador SMT com distância de fuga de 8 mm Isolamento básico conforme as normas IEC 61558-2 e IEC 60664-1 Temperatura de funcionamento: -40 °C a +125 °C
