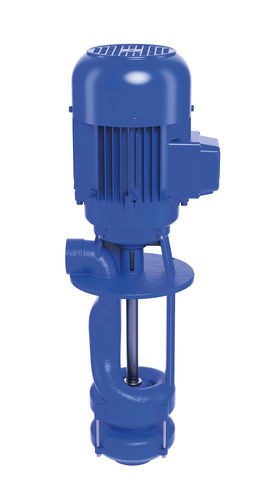

Bomba centrífuga HEF301...303

para líquido de arrefecimentoelétricasemissubmersível

As bombas de imersão HEF301...303 são bombas centrífugas simples com o impulsor montado na extensão do eixo de acionamento. Elas são montadas no topo do contêiner, com a extensão da bomba imersa no refrigerante. A série de bombas HEF maximiza a eficiência hidráulica com seu design de impulsor fechado. A bomba e o motor formam uma unidade compacta e que economiza espaço, e o mecanismo da bomba é sem vedação. O nível máximo de refrigerante deve permanecer alguns milímetros abaixo da flange de montagem. Impulsores fechados são uma característica desta série.

Aplicações

• Tipos de fluidos: refrigerantes
• Viscosidade cinemática: 1 mm²/s (1 cSt)
• Temperatura de bombeamento: 0...60° C

Construção

• Corpo da bomba: ferro fundido
• Tampa: ferro fundido
• Impulsores: aço fundido
• Eixo: aço
• Nível de ruído: 60 dBA (HEF301/250), 66 dBA (HEF302/320...HEF303/380)

Dados técnicos (Seleção)

• HEF301/250: Vazão volumétrica na altura manométrica: 300 l/min / 10 m, Altura: 294 mm, Profundidade de imersão: 250 mm, Peso: 18,0 kg, Potência: 0,75 kW, Tensão: 220-240 V / 380-415 V, Frequência: 50 Hz, Corrente: 3,24 A / 1,87 A, Velocidade: 2850 1/min
• HEF302/320: Vazão volumétrica na altura manométrica: 300 l/min / 20 m, Altura: 350 mm, Profundidade de imersão: 311 mm, Peso: 28,0 kg, Potência: 1,5 kW, Tensão: 220-240 V / 380-415 V, Frequência: 50 Hz, Corrente: 5,5 A / 3,2 A, Velocidade: 2880 1/min
• HEF303/380: Vazão volumétrica na altura manométrica: 300 l/min / 30 m, Altura: 408 mm, Profundidade de imersão: 371 mm, Peso: 36,0 kg, Potência: 2,2 kW, Tensão: 220-240 V / 380-415 V, Frequência: 50 Hz, Corrente: 7,8 A / 4,5 A, Velocidade: 2890 1/min

Características / Especificações técnicas

• Série: HEF301...303
• Tipo de bomba: Centrífuga, imersão
• Tipo de impulsor: Fechado
• Montagem: Topo do contêiner, extensão imersa no refrigerante
• Mecanismo de bomba sem vedação
• Design compacto e que economiza espaço
• Adequado para refrigerantes com baixa viscosidade
• Faixa de temperatura de operação: 0 a 60°C
• Materiais: Corpo da bomba e tampa (ferro fundido), Impulsores (aço fundido), Eixo (aço)
• Nível de ruído: 60–66 dBA dependendo do modelo
• Faixa de potência: 0,75–2,2 kW
• Opções de tensão: 220-240 V, 380-415 V, 460 V
• Frequência: 50/60 Hz
• Velocidade: 2850–3480 1/min
