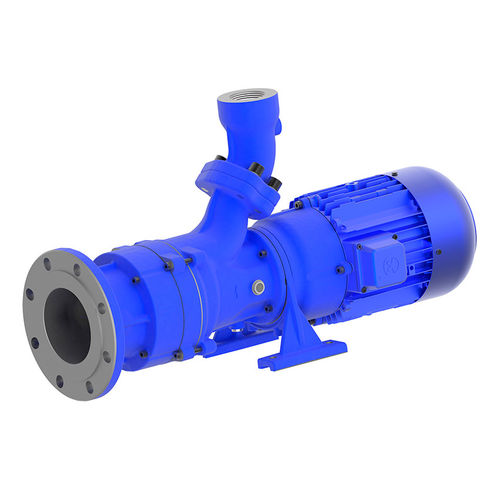

Bomba centrífuga SBC series

com filtropara líquido de arrefecimentopara lubrificante

Bombas Horizontais de Sucção Final são bombas centrífugas em linha com um design compacto onde o impulsor é montado no eixo do motor estendido. Estas bombas não são auto-ferrantes e devem ser alimentadas por gravidade. Todas as bombas estão equipadas com selo mecânico duplo. Esta série de bombas foi concebida para instalações horizontais junto a um tanque e são capazes de cortar lascas de alumínio e materiais semelhantes e de bombear estes materiais juntamente com o fluido refrigerante. Um agitador localizado na sucção da bomba ajuda a quebrar e separar quaisquer grandes feixes de lascas ou ninhos de pássaros que cheguem à sucção da bomba. A unidade de corte especialmente fabricada (>60 HRC) é uma unidade de corte de cavacos e o rotor semi-aberto localizado acima permite com suas grandes folgas bombear as partículas junto com o fluido refrigerante da máquina de volta para o filtro. As bombas SBC são capazes de lidar com relações de cavaco a líquido refrigerante de até 1,5% em peso. As bombas SBC estão equipadas com a ligação flangeada de 45 graus de fácil utilização que permite a ligação vertical ou horizontal da tubagem e a ligação de um manómetro com G ¼. Aplicações Tipos de fluidos - - refrigerantes óleos de refrigeração/corte a pedido - Relação máxima entre chip e líquido de refrigeração por peso: - - 1,5 % - Material do chip: - - Alumínio - Geometria do chip: - - Feixes de chip até ao máximo. Ø 100 mm - Viscosidade cinemática - - ...45 mm²/s (45 cSt) - Temperatura de bombeamento - - 0...80° C Construção Corpo da bomba - - ferro fundido Capa - - ferro fundido Impulsor axial - - aço fundido Impulsor radial - - aço fundido Unidade de corte - - Endurecida (>60 HRC) Agitador - - Altamente dúctil Eixo - - aço Selo mecânico - - SiC - - Nível de ruído - - 71 dBA (SBC820...SBC1120) 74 dBA (SBC1520...SBC1820)
