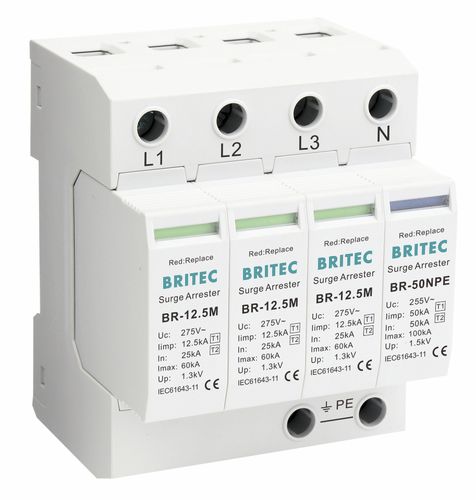

Dispositivo de proteção contra surtos de tipo 1 BR-12.5M 3+1 series

de tipo 2classe Iclasse II

Design especial para poupar espaço de instalação. Protege contra o efeito indireto e direto dos raios ou outras sobretensões transitórias Corrente de descarga elevada. Conceção do SPD de acordo com a norma GB18802.1/IEC61643-1. Janela de indicação para visualização clara do estado do SPD, cada pólo com uma janela de indicação. Número de pólos: 3P+NPE. Módulo substituível. Sinalização remota de estado opcional. Aplicações: Para evitar que o equipamento de alimentação eléctrica seja danificado por sobretensões e raios. Utilizar em edifícios em aplicações onde exista um sistema externo de proteção contra raios, normalmente instalado na entrada de serviço. Amplamente utilizado no lado de baixa tensão do transformador como a primeira proteção da fonte de alimentação. Instalação: Cablagem de acordo com a marca do protetor contra sobretensões, de acordo com o diagrama de cablagem. Quando instalado de acordo com o diagrama de instalação mostra a ligação, onde l (L1, L2, L3) para a linha, n é neutro, fio terra PE, não se engane. Após a conclusão da instalação, verifique se a unidade de proteção está a ser ligada, feche o interrutor do disjuntor automático (fusível), verifique se o estado de funcionamento está normal O protetor em utilização durante a janela de visualização de falhas deve verificar periodicamente e ver o estado quando a janela de visualização de falhas vermelha ou o terminal remoto emite sinais de alarme, o protetor falha, deve ser reparado ou substituído atempadamente.
