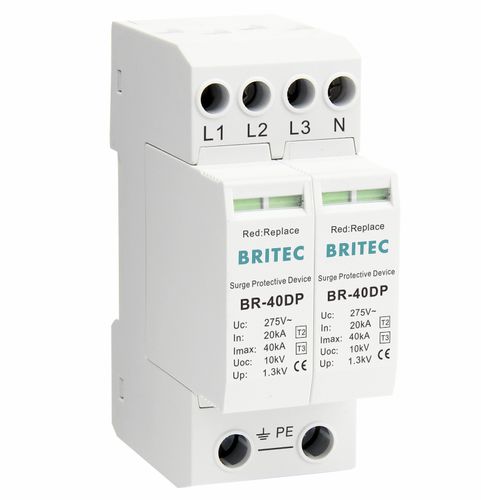

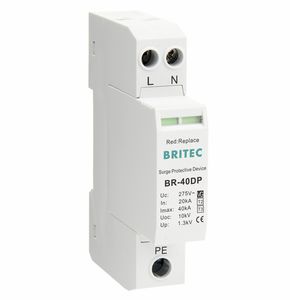

Dispositivo de proteção contra surtos de tipo 2 BR-40DP 4P series

de tipo 3classe IIclasse III

Compatível com calha DIN. Sinalização remota em opção. Conformidade com IEC 61643-11 e EN 61643-11. Indicação de falha visível: Verde ligado: Normal; Verde apagado: Falha. A série BR-40DP é uma combinação de dispositivos Tipo 2+3 / Classe II+III para descarregar picos de tensão, proporcionando um nível de proteção de tensão muito fino. Aplicações: Para proteção de sistemas de fornecimento de energia. Para a proteção de sistemas de distribuição de baixa tensão contra sobretensões transitórias causadas por descargas atmosféricas indirectas e operações de comutação. Para utilização no conceito de zonas de proteção contra raios no limite 2-3. Aplicado à proteção da fonte de alimentação do sistema de equipamento em áreas com elevado risco de raios. Instalação: Adequado como fase final de proteção em painéis com dispositivos de proteção do tipo 2 instalados a montante. Estes DPS devem ser instalados o mais próximo possível do equipamento que está a ser protegido. Instalado em um comprimento mínimo de condutor de 10 metros (30 pés) do painel de serviço elétrico até o ponto de utilização, por exemplo, conectado por cabo, plug-in direto, SPDs do tipo recetáculo instalados no equipamento de utilização que está sendo protegido. A distância (10 metros) é exclusiva dos condutores fornecidos com ou usados para anexar SPDs
