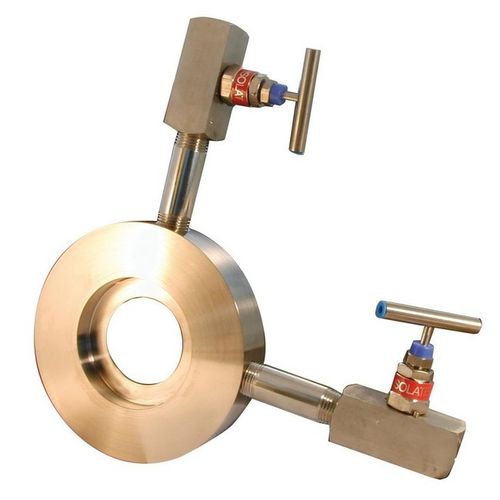

Placa de orifício para medição de fluxo por pressão diferencial

- Concepção segundo a norma BS EN ISO 5167 - Gama de tipos de suporte - Anel simples, encaixes de canto - Anel duplo, encaixes de flange - Anel duplo, ligações de canto - Anel duplo, câmaras anulares - Ampla gama de materiais - Tecnologia comprovada - Adequado para linhas de 1" e superiores - Dimensionamento do orifício a pedido A placa de orifício é o elemento primário de caudal de pressão diferencial mais comum. Baseia-se numa tecnologia comprovada, não tem partes móveis e é adequada para aplicações de alta temperatura e pressão. As placas de orifício são recomendadas para líquidos limpos, gases e caudais de vapor de baixa velocidade. A medição de caudal utilizando placas de orifício requer a localização exacta das tomadas de pressão a montante e a jusante. Estão disponíveis vários tipos de conjuntos de suportes de orifícios para se adequarem a uma vasta gama de aplicações. Também estão disponíveis conjuntos de flanges de orifício em conformidade com a norma ANSI B16.36.
