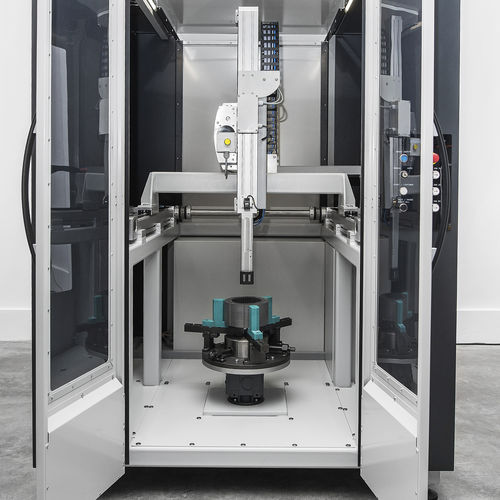

Sistema de teste de estatores BST-L

automático

- Observar a qualidade do estator em diferentes processos de fabrico - Sistema de digitalização para posicionamento da cabeça do sensor em locais pré-definidos - Mesa rotativa com dispositivo de fixação do estator - Propriedades magnéticas relativas dos segmentos de estator testados - Elevada precisão de repetição - Software BROCKHAUS® MPG Expert para medição, apresentação e integração em sistemas QM Princípio de funcionamento Sistema de medição automatizado composto por sensores magnéticos concebidos à medida e integrados com um sistema de posicionamento XZ para testar exaustivamente as propriedades magnéticas dos núcleos do estator, com destaque para a análise dos dentes do estator e do ferro posterior. O sistema BST-L pode ser utilizado para medições de diferentes segmentos do estator, incluindo dentes e secções de ferro posterior. Os principais componentes do sistema BST-L incluem: - Sistema de varrimento XZ para posicionamento da cabeça do sensor em locais pré-definidos - Mesa rotativa com suporte de fixação do estator para definir diferentes posições angulares da cabeça do sensor dentro do núcleo do estator - Cabeça de sensor personalizada, incluindo bobine magnética e conjunto de enrolamentos de excitação e de deteção - Pinça personalizada da cabeça do sensor integrada no sistema de varrimento XZ - Cabo para ligação à unidade de magnetização MPG200 - Pacote de software para controlo da sequência de ensaios automatizados, incluindo o posicionamento do estator e da cabeça do sensor, bem como o procedimento de medição O sistema BST-L está integrado na unidade de magnetização MPG200. Os parâmetros de medição, tais como a frequência, a forma (sinusoidal ou/e formas de onda arbitrárias) e a amplitude da polarização são especificados pelo utilizador.
