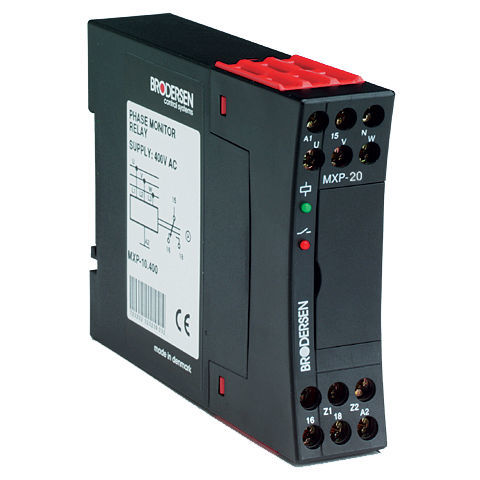

Relé de monitoramento de tensão MXP-20

de sequência de fasesde potênciaCA

Um relé para monitorizar uma fonte de alimentação trifásica de CA com ou sem Neutro. O relé controla se todas as fases estão disponíveis e na sequência de fases correcta L1, L2, L3 (U,V,W), que nenhuma das fases está deslocada mais de 20° em relação à outra e que uma ou mais das tensões de fase não são demasiado baixas. Quando os três critérios de monitorização forem cumpridos, o relé é ativado. Se um ou mais dos critérios não forem se um ou mais critérios não forem cumpridos, o relé é desenergizado e um LED vermelho indica a falha. Limites fixos para ativar e desativar o relé de saída única. Com a ligação do neutro, as capacidades de medição são óptimas, uma vez que O neutro funciona como uma referência de medição. Sem o neutro, o relé de controlo de fase gera uma referência de Neutro a partir das fases conectadas fases conectadas. Características: - Monitorização de - Rotação de fase - Deslocação de fase inferior a 20° - Baixa tensão - Saída SPTD. - Tensão de funcionamento através das fases L2 e L3 (V e W). - Atraso= 0,5s para evitar energização e desenergização defeituosas causadas por interferências curtas.
