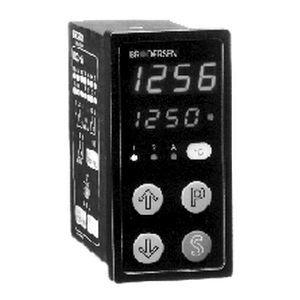

Controlador digital programável UDC-35

Controlador de painel digital Brodersen UDC-35 com três relés de saída. O controlador é baseado em microprocessador e totalmente programável a partir do teclado. Função do controlador: - P, PI, PD, regulador PID com relé de saída controlado por largura de impulso. -Controlador de aquecimento/arrefecimento e relé de alarme. - 3 controladores individuais de ligar/desligar. O painel de controlo funciona com os seguintes sinais de entrada: - Tensão AC/DC. - Corrente AC/DC. - Temperatura com Pt-100/500/1000, Ni-100, termístores e termo-pares. A medição da temperatura é totalmente linearizada pelo microprocessador incorporado. - Sinais de processo padrão. O tipo de sinal de entrada atual e a gama de medição devem ser especificados quando o controlador do painel é encomendado. Funções programáveis: - Função do controlador (P, PI, PD, PID ou on/off). - Sintonização automática. - 1, 2 ou 3 pontos de regulação. - Histerese do ponto de regulação (abaixo ou acima do ponto de regulação). - Ponto de alarme (simétrico, abaixo ou acima do ponto de regulação). - Histerese do ponto de alarme. - Atraso de entrada (0-10,0 seg.) - Unidade de medição da temperatura (°C ou °F). - Escala mínima/máxima. - Posição do ponto decimal. - Correção para tolerâncias do sensor de temperatura. - Tempo de atualização do visor (0,2-10,0 seg.). - Seleção do modo de relé de saída com 4 modos de saída diferentes. - Atraso, relé de saída 1,2 e 3 individualmente (0-50.0 seg.). As configurações são armazenadas numa EEPROM e a alteração acidental das configurações pré-programadas é evitada através da função de bloqueio do teclado. 3 relés de saída com indicação por LED do relé energizado.
