Unidade terminal remota Ethernet 93260#34

RS-232RS-485

Visão geral

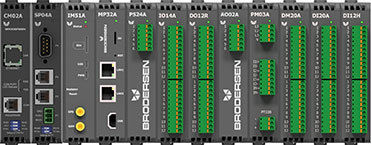

Configure sistemas RTU32 selecionando CPU, fonte de alimentação e módulos de E/S. Interfaces de comunicação incluem 2 x Ethernet e USB; opções de CPU escaláveis por software em diferentes faixas de desempenho. O configurador suporta aquisição incremental de licenças: adicione velocidade de CPU, drivers, RAM ou E/S posteriormente conforme necessário.

Visão geral RTU32N
RTU32N disponível com ou sem E/S embutidas. Interfaces: 2 x Ethernet, 4 portas COM e 2 x USB. E/S integradas expansíveis via Brodersen LocalBus. Inclui monitoramento da fonte de alimentação nas variantes aplicáveis.

Variantes de CPU

• MP32A Standard com conector USB A
• MP32A_REV_B USB com conector M8
• MP32A_REV_C com RS232/RS485 e conector M8
• MP32A_REV_D 900/1800 MHz com USB M8
• MP32A_REV_E 900/1800 MHz com M8 como RS232/485

Opções de alimentação
RTUM PS Type: 10-30 VDC
RTUM PS Type: 20-60 VDC
RTUM PS Type: 60-150 VDC
RTUN PS Type: 10-30 VDC
RTUN PS Type: 30-60 VDC

Variantes de E/S e tipos analógicos

• 28 E/S (16 DI, 8 DO, 4 AI)
• 42 E/S (20 DI, 8 DO, 8 DIO, 6 AI)
• Basic sem E/S e sem display

Opções de entrada analógica: Tensão ou Corrente

Variantes de redundância

• R1 — CPUs redundantes com E/S redundantes idênticas; CPUs conectadas usando o dispositivo CM02A e cabos.
• R2 — CPUs redundantes com E/S compartilhadas; CPUs colocadas lado a lado e conectadas via RL02A (REDLINK). Requer variante de CPU com conector USB.
• R3 — CPUs redundantes com E/S compartilhadas localizadas entre as CPUs; conexão via dispositivo CM02A e cabos.

Opções de desempenho e protocolos
Itens opcionais (drivers, velocidade da CPU, RAM, E/S) são habilitados por licença no RTU. Selecione o mínimo necessário agora e adicione licenças posteriormente. Observação: algumas opções de recursos não são atualizáveis via licença.

Seleção de E/S e backplane
E/S integradas e expansão via Brodersen LocalBus (LB2). O configurador realiza cálculo de potência do barramento LB2 e dimensionamento de blocos durante a seleção.

Lista de materiais e exportação de arquivos
O configurador gera uma lista de materiais (BOM) que pode ser salva ou exportada em CSV (separado por vírgula ou ponto e vírgula). BOMs salvas podem ser recarregadas para configurações repetidas.

Especificações técnicas

• Família de produtos: série RTU32
• Interfaces (RTU32M): 2 x Ethernet, USB (USB/COM adicionais conforme a CPU)
• Interfaces (RTU32N): 2 x Ethernet, 4 portas COM, 2 x USB
• Opções de CPU: faixas escaláveis por software aprox. 200–900 MHz e 900–1800 MHz (várias revisões MP32A)
• Configurações de E/S: 28 E/S (16 DI, 8 DO, 4 AI); 42 E/S (20 DI, 8 DO, 8 DIO, 6 AI); Basic sem E/S/display
• Entrada analógica selecionável como Tensão ou Corrente
• Faixas de alimentação: 10–30 VDC, 20–60 VDC, 30–60 VDC, 60–150 VDC (dependendo da variante)
• Tipos de redundância: R1, R2 (REDLINK), R3
• Expansão de E/S: Brodersen LocalBus (LB2) com cálculo de potência e dimensionamento de blocos
• Licenciamento: drivers fieldbus/protocolo e opções de desempenho controlados por licença
• Recursos do configurador: exportação BOM (CSV), carregamento de BOM salvas, seleção configurável de CPU, alimentação e E/S
• Inclui monitoramento da fonte de alimentação nas variantes aplicáveis
