Válvulas de Controle de Fluxo de Gás e Líquido de Baixa Vazão

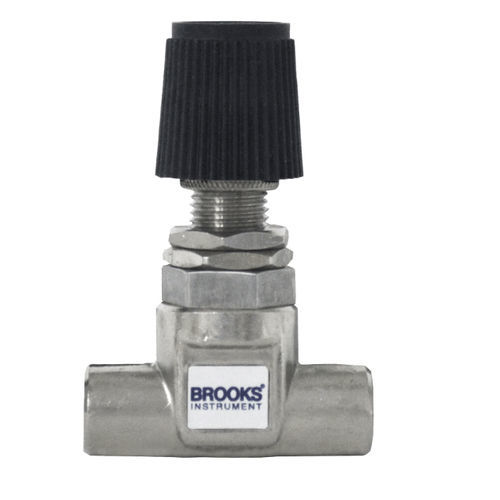

As válvulas de controle de fluxo Brooks® NRS™ (haste não ascendente) são projetadas especificamente para aplicações de gases e líquidos de fluxo extremamente baixo. Estão disponíveis modelos em aço inox com padrão de ângulo reto e 90°. Ideal para rotâmetros com válvulas agulha, a linha permite o controle do fluxo de válvulas agulha através do ajuste de uma agulha cônica deslizante. Isto evita a aderência de matéria estranha no fluido. Estas válvulas de controle de fluxo são particularmente adequadas para requisitos de controle precisos e possuem uma alta relação giro/elevação. O fluxo é constante para qualquer posição da haste.
Seis agulhas com diferentes afuniladores proporcionam uma ampla escolha de faixas de fluxo. Agulhas e orifícios podem ser trocados sem retirar o corpo da válvula da linha (são utilizados dois orifícios diferentes, um para os tamanhos de agulha 1-3, outro para os tamanhos 4-6).
Características
- Características de fluxo suaves e sem inversão
- Fluxo constante em qualquer posição do caule
- Quinze curvas de abertura a fechamento total proporcionam uma alta relação giro/levantamento para excelente resolução
- Seis agulhadores intercambiáveis, cada um aumenta a capacidade num factor aproximado de três
- O anel de vedação O-ring não pode ser danificado por aperto excessivo
- Porcas de montagem em painel incluídas como padrão
- Conexões de 1/8" NPT usinadas integralmente no corpo
Para uso com
- Medidores de Fluxo de Massa
- Medidores de Fluxo de Área Variável
Diferenciador
Concebido para aplicações de caudal extremamente baixo
Modelos de Padrões rectos e de ângulo 90° Disponíveis
Ampla Escolha de Faixas de Fluxo
---
