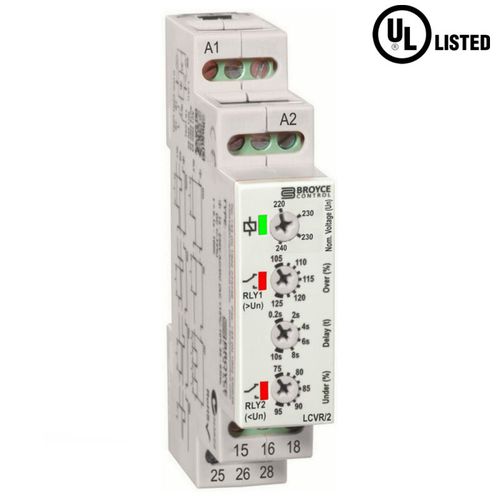

Relé de monitoramento de subtensão LCVR/2

de sobretensão1 NA/NFCA

- Monitoramento de sub e sobretensão - Monitores próprios - Tensões nominais selecionáveis - Níveis de viagem ajustáveis - Atraso de tempo ajustável - 2 x saída de relé SPDT - 17,5mm de largura, montagem em trilho DIN - UL Listado Quando a energia é aplicada, os relés de saída RLY1 e RLY2 irão energizar desde que a tensão de alimentação monitorada esteja acima do nível de disparo de subtensão definido e abaixo do nível de disparo de sobretensão definido. Sob tensão: Se a tensão descer abaixo do nível de disparo definido Sob tensão, o RLY2 desenergizará após o atraso definido. A tensão deve aumentar acima do nível de disparo mais a histerese definida antes do RLY2 voltar a ser energizado. Sobre voltagem: Se a tensão aumentar acima do nível de disparo de sobretensão definido, o RLY1 desenergizará após o atraso definido. A tensão deve diminuir abaixo do nível de disparo menos o ajuste de histerese definido antes do relé RLY1 voltar a ser energizado. Especificação - Função de monitoramento: Sub e sobre tensão - Tensão de alimentação monitorizada*: 110/115V ou 220/230/240V AC 50/60Hz - Nível de viagem: Inferior: 75 - 100%/Outros: 100 - 125% - Histerese: ≈2% (fixa) - Atraso de tempo: 0.2 – 10s - Saída: 2 x SPDT 5A @ 250V (AC1) - Dimensões(mm): L:17,5 x A:89 x P:66,5
