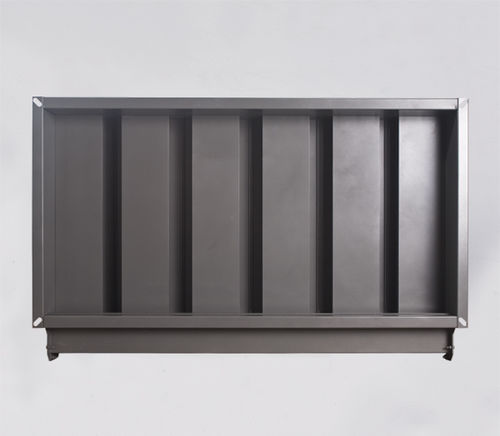

Grelha de entrada de ar BSTF series

MODELO - BSTF : Gaveta tipo armadilha de areia louvre. - BSTL : Lâmina de descarga inferior tipo armadilha de areia. MATERIAL O invólucro do produto é fabricado em chapa galvanizada. UTILIZAÇÃO As grelhas do colector de areia são utilizadas nas extremidades das linhas de sucção e de alimentação das condutas de ar para proteger o sistema de ventilação através da pré-filtragem do ar nos ambientes onde a concentração de pó é densa. Tem estrutura de lâmina de perfil U e as lâminas são instaladas por meio de arranjo cruzado na carcaça na direção vertical. Enquanto a eficiência de retenção de partículas é de %30 - %78 para partículas com dimensões entre 75 - 700 μm, ela aumenta até %70 - %97 para partículas com dimensões entre 350 - 750 μm. O preço de trabalho da grelha do filtro de areia tipo gaveta é: primeiro, as partículas de pó, transportadas com ar, atingem as lâminas com o efeito da força centrífuga ocorrida e depois separam-se do ar e as partículas acumulam-se na gaveta passando pelos orifícios no fundo do filtro de areia depois disso a poeira pode ser simplesmente descarregada da gaveta. A única diferença do purgador de areia do tipo descarga inferior é que ele descarrega a poeira diretamente através de seus furos inferiores sem coletá-los na gaveta. Também estão disponíveis flanges de 20, 25, 30 e 35 mm. REVESTIMENTO - Revestimento eletrostático a pó (As cores padrão são RAL 9010 e RAL 9016) - Dependendo da demanda, todas as cores em outros códigos RAL também são fornecidas. MONTAGEM - Instalação com parafuso - Instalação na conduta com parafuso M.8 ou M.10 CÓDIGO DE ORDEM Modelo / Dimensões padrão / Tipo de revestimento SÍMBOLOS W (mm) : Comprimento do pescoço H (mm) : Largura do pescoço EPC : Revestimento em pó eloctróstático
