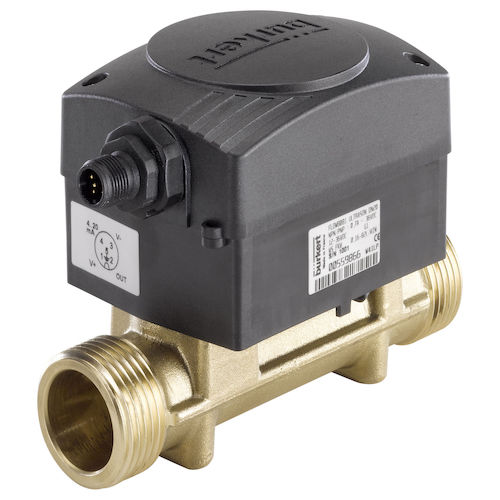

Medidor de vazão ultrassônico 8081

para águaDN 25 mm (1")DN 15 mm (1/2")

O medidor de caudal ultra-sónico tipo 8081 destina-se à medição do caudal de água que pode estar ligeiramente carregada com contaminantes. É composto por um módulo eletrônico e uma conexão de latão com um tubo de medição embutido. Em combinação com um controlador e uma válvula de controle, permite o estabelecimento de laços muito simples de controle de fluxo. A ligação eléctrica é feita através de um conector fixo M12 de 5 pinos. O medidor de vazão possui, dependendo da versão: - uma saída de pulso ou - uma saída de pulso e uma saída de corrente de 4...20 mA. Cada versão está disponível para 5 faixas de fluxo diferentes: - modelo QN 0,6 DN15: 0,06 a 20 l/min (caudal nominal 0,6 m3/h, ou seja 10 l/min) - modelo QN 1,5 DN15: 0,1 a 50 l/min (caudal nominal 1,5 m3/h, ou seja 25 l/min) - modelo QN 2,5 DN20: 0.16 a 82 l/min (caudal nominal 2,5 m3/h, ou seja 41 l/min) - modelo QN 3,5 DN25: 0,6 a 116 l/min (caudal nominal 3,5 m3/h, ou seja 58 l/min) - modelo QN 6,0 DN25: 1 a 200 l/min (caudal nominal 6,0 m3/h, ou seja 100 l/min) Medidor de fluxo ultra-sônico usando o método de tempo de trânsito Gama dinâmica ≥ 1:250 Baixa queda de pressão Não é necessária uma secção de regulação de fluxo na entrada ou na saída
