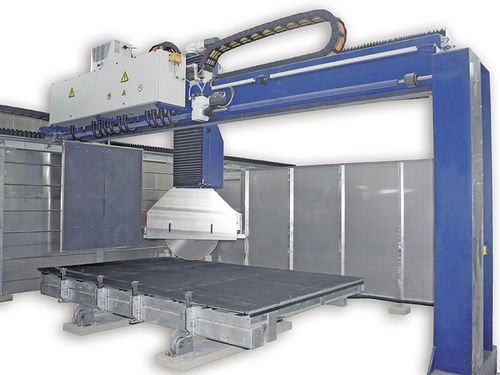

Serra ponte de 5 eixos CSA 567/569

para pedracom lâmina inclinável

Visão geral
A CSA 567/569 é uma serra de cabeça rotativa 5 eixos para processamento de pedra, projetada para peças maciças e corte em grande formato. Aceita discos de até 1600 mm e utiliza motor de serra com redução por caixa de engrenagens para fornecer potência total do motor (30–55 kW) em baixas velocidades. Manuseio por vácuo opcional e opções de mesas múltiplas ou sistemas de paletes permitem operação contínua em múltiplos turnos.

Principais características

• Configuração de cabeça rotativa 5 eixos para cortes de esquadria e perfis precisos em peças de grande espessura.
• Diâmetro do disco até 1600 mm para corte em grande formato.
• Redução por caixa de engrenagens que permite potência total em baixas velocidades de corte (30–55 kW).
• Dispositivo de sucção a vácuo opcional para manuseio automatizado, carga máx. 1500 kg.
• Dispositivo de inclinação/rotacão para cortes de esquadria precisos e cortes de perfil com lâmina horizontal.

Especificações técnicas

• Profundidade de corte máxima: 640 mm
• Diâmetro máximo da lâmina: 1600 mm
• Motor da serra: 30–55 kW
• Curso do carro da lâmina (X): até 4800 mm
• Curso vertical (Z): até 1200 mm
• Velocidades de avanço: X, Y 20 m/min; Z 6 m/min

Automação e manuseio

• Velocidade de alimentação da mesa de entrada: 20 m/min
• Carregamento/descarregamento automático opcional com áreas de trabalho múltiplas ou sistemas de paletes para operação contínua em vários turnos
• Sistema de manuseio por vácuo opcional, capacidade máxima 1500 kg

Aplicações

• Corte de pedra em grande formato e peças pesadas
• Blocos e lajes de pedra maciça
• Cortes de esquadria e perfis precisos para componentes arquitetônicos em pedra
