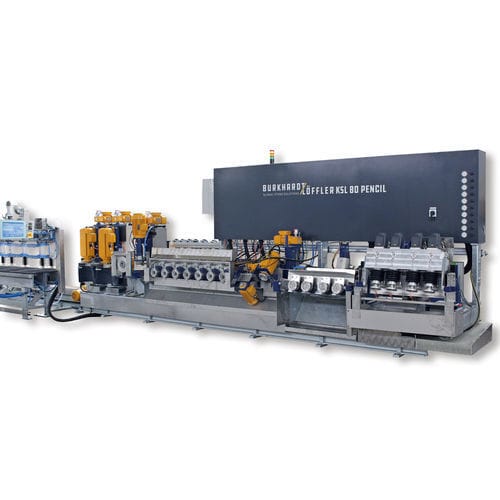

Máquina de polimento para peças planas KSL PENCIL

industrialde arredondar cantosde flangeamento

Visão geral
A KSL PENCIL é uma máquina de polimento de bordas de mesa projetada para produzir bordas arredondadas tipo pencil (pequenos raios) e bordas alisadas com alta confiabilidade de processo. Utiliza suportes de retificação de bisel articulados e um conceito modular para adaptar-se a diferentes materiais e espessuras de peça.

Principais características

• Suportes de retificação de bisel articulados para fabricar bordas arredondadas (pencil/soft).
• Conceito KSL de mesa que oferece alta confiabilidade de processo e adaptabilidade a diferentes materiais.
• Design modular: número de suportes de retificação adaptável; componentes opcionais para calibração, corte em bisel e serra de ranura.
• A configuração padrão inclui várias cabeças de retificação e cabeças de pré-fresagem programáveis para chanfros superiores e inferiores e suportes de chanfro articulados.
• Opções de suportes alternativas disponíveis, por ex. cabeças de retificação planetárias.
• Capaz de altas velocidades de avanço para soft edges dependendo do material (até 2 m/min em alguns casos).

Configuração padrão e opções

• Entrega padrão: várias suportes de retificação frontal e um suporte programável para pré-fresagem dos chanfros superior/inferior.
• Unidades de chanfro superior e inferior articuladas com até 4 suportes cada uma para produzir chanfros arredondados.
• Suportes de chanfro superior com ajuste de altura automático para processar espessuras de material de 12 a 80 mm.
• Os suportes podem ser fixados alternativamente a 45° para produzir chanfros padrão precisos.
• Extensões modulares: número de suportes adaptável conforme pedido e unidades especiais para calibração, corte em bisel e serra de ranhuras.

Especificações técnicas

• Número de cabeças de retificação (máx.): 10 unidades
• Potência das cabeças de retificação: 4 kW
• Número de cabeças de chanfro superior (máx.): 4 unidades
• Número de cabeças de chanfro inferior (máx.): 4 unidades
• Potência das cabeças de chanfro: 2 kW
• Potência da cabeça de canal de gotejamento: 3–5 kW
• Espessura de retificação: 12–80 mm
