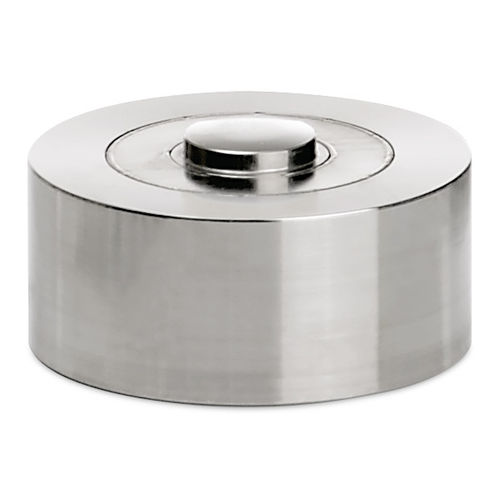

Célula de carga de compressão 8526
tipo botãostrain gauge1 mV/V

célula de carga de compressão
célula de carga de compressão
célula de carga de compressão
célula de carga de compressão
célula de carga de compressão
Guardar nos favoritos
Comparar


Características

Tipo
de compressão
Estrutura
tipo botão
Tecnologia
strain gauge
Sinal de saída
1 mV/V
Outras características
em aço inoxidável, compacta, de pequenas dimensões, com proteção para sobrecargas, IP64
Força

MÁX: 1.000.000 N

MÍN: 0 N

Descrição

Célula de carga de compressão - 8526 Graças à sua forma compacta e aos três orifícios de fixação na parte inferior, a célula de carga de compressão 8526 pode ser utilizada numa grande variedade de aplicações. Com a sua vasta escolha de gamas de medição de 0 ... 100 N até 0 ... 1 MN, pode realmente cobrir uma grande variedade de tarefas de medição, desde o laboratório até à utilização na indústria pesada. O botão de carga integrado proporciona um meio fácil e fiável de aplicar a força a ser medida. Erros de ângulo na aplicação da carga com um desvio do eixo de medição de até 3° têm apenas uma pequena influência no sinal de medição. Para uma precisão de medição ideal, a célula de carga deve ser montada numa superfície que tenha sido retificada e tenha uma dureza de pelo menos 60 HRC. A célula de carga modelo 8526 foi concebida com uma membrana elástica interna, à qual estão ligados strain gages. Quando uma carga compressiva é aplicada à célula de carga, a membrana é deformada elasticamente e transfere a sua tensão para os strain gages. Estes, por sua vez, respondem com uma alteração proporcional da sua resistência óhmica, que pode ser avaliada utilizando um amplificador de instrumentação ou um dispositivo de visualização adequado. CARACTERÍSTICAS: Gamas de medição de 0 ... 100 N a 0 ... 1 MN Design extremamente compacto Para medições estáticas e dinâmicas Três orifícios roscados no fundo para uma montagem fácil e cabo adequado para aplicação em corrente de arrasto Classe de proteção IP64 Não-linearidade relativa: ≤ ±0,1 % F.S. Sinal de saída normalizado opcionalmente disponível com broca TEDS Sinal de saída: 1 mV/V, Classe de proteção: IP64, Proteção contra sobrecarga: Não, Gama de temperaturas de funcionamento: -30 ... +80 °C, para medições estáticas e dinâmicas

---
