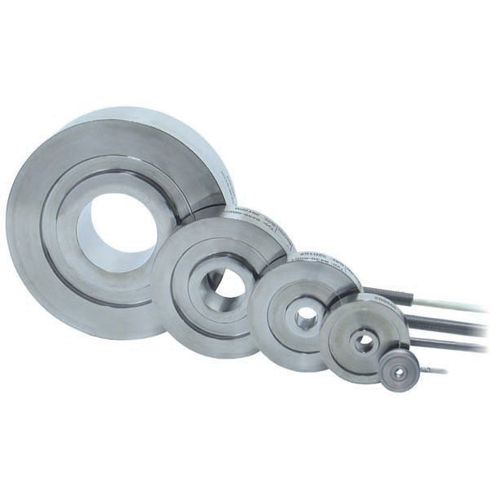

Célula de carga de tensão/compressão 8438

circularstrain gaugeem aço inoxidável

CÉLULA DE CARGA ANELAR MINIATURA - 8438 A força a ser medida deve ser introduzida axialmente e perpendicularmente a toda a superfície das bandas interna e externa do sensor na direção oposta. A conversão da força atuante num sinal elétrico de saída é realizada por strain gages ligados entre si num circuito de ponte completa. Para obter uma precisão óptima, a base do sensor deve assentar sobre uma superfície lisa e nivelada, endurecida a pelo menos ≥ 58 HRC com dimensões suficientes. A cobertura da base soldada à superfície tem um efeito estabilizador sobre o elemento sensor. As forças laterais devem ser evitadas de qualquer forma, uma vez que distorcem os resultados medidos. O alívio da tensão e da flexão do cabo do sensor deve ser efectuado no lado da máquina. CARACTERÍSTICAS: - Gamas de medição de 0 ... 100 N a 0 ... 200 kN - Centrado em todo o furo - Design de disco plano - Fabricado em aço inoxidável - Corpo do sensor completamente soldado - Possibilidade de normalização do valor caraterístico nominal - broca TEDS disponível como opção
