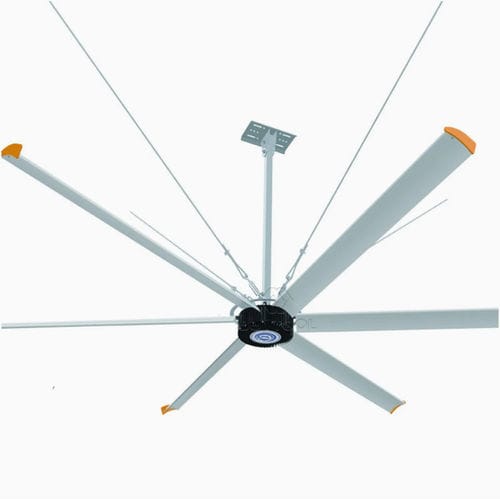

Ventilador com hélice HVLS-1

de tetode circulação de arde resfriamento

Visão geral
Projeto de lâmina aerodinâmica em liga de alumínio e motor síncrono de ímã permanente (PMSM) brushless com frequência variável. Este ventilador industrial HVLS movimenta grandes volumes de ar a baixa velocidade de rotação com consumo energético reduzido. Cria uma brisa tridimensional contínua e uniforme que pode reduzir a temperatura percebida em 3–8 ºC e diminuir a carga do ar condicionado. Aplicações típicas: oficinas de fabricação, hotéis, centros comerciais, armazéns e restaurantes.

Descrição do produto
Ventilador de teto HVLS em liga de alumínio para logística de fábrica e operação silenciosa. A unidade utiliza um motor PMSM brushless totalmente selado com alta eficiência e bom fator de potência. Sem engrenagens nem desgaste de transmissão, sem necessidade de lubrificação e com manutenção mínima.

Características

• Cobertura ampla: um único ventilador pode cobrir efetivamente áreas de até e acima de 500 m², reduzindo a necessidade de unidades múltiplas.
• Econômico em energia: consumo típico cerca de 1,5 kW, economizando mais de 30% de energia em comparação com grupos de ventiladores tradicionais em altura.
• Brisa estereoscópica: simula vento natural suave para promover circulação de ar multidirecional, resfriamento e redução de humidade.

Embalagem & Entrega
Tamanho do pacote: 152,00 cm × 60,00 cm × 50,00 cm
Peso bruto do pacote: 50,000 kg
Embalagem de transporte: 1 PC / Caixa de madeira

Garantia & Qualidade
Certificação CE. Controlo de qualidade em cinco etapas antes do envio: inspeção de matérias-primas conforme ISO9001, inspeção em processo, teste de limite de carga na montagem, inspeção 100% antes do envio e inspeção pelo comprador se necessário. Garantia padrão: 1 ano.

Especificações técnicas

• Model NO.: HVLS-1
• Modelo comercial: HVLS-1
• Tipo: Ventilador de refrigeração
• Tipo de corrente: DC
• Montagem: Ventilador de teto
• Certificação: CE
• Diâmetro do ventilador: 3 m
• Material das pás: Liga de alumínio (6063-T5 alta resistência)
• Motor: Ímã permanente (PMSM frequência variável / brushless)
• Detalhe do motor: PMSM frequência variável, totalmente selado, sem manutenção
• Função: Ar de refrigeração
• Especificação: Personalizável
• Marca: Buytool
• Origem: Made in China
• Código HS: 8427900000
• Capacidade de produção: 1000 PCS / mês
• Tamanho do pacote: 152,00 cm × 60,00 cm × 50,00 cm
• Peso bruto do pacote: 50,000 kg
• Embalagem de transporte: 1 PC / Caixa de madeira
• Aplicação típica: Armazém, Fábrica, Loja 4S (oficinas, hotéis, centros comerciais, armazéns, restaurantes)
• Personalização disponível: Sim
• Consumo típico: 1,5 kW (economia de energia em relação a ventiladores tradicionais)
• Controlo / Acionamento: Controlo vetorial de frequência variável, inversor Kewo; proteções: proteção contra falha de fase, sobretensão, sobrecorrente, sobrecarga, perda de fase de saída
• Acabamento de embalagem: superfície das pás com pintura eletrostática, curada em alta temperatura formando um filme de 70 ± 5 µm; cor das pás personalizável

Parâmetros do produto (linhas selecionadas)
Modelos: BTIF-1 / BTIF-2 / BTIF-3
Diâmetro da pá: 4200 mm / 5600 mm / 7300 mm
Material da pá: liga de alumínio 6063-T5 de alta resistência
Área de cobertura (aprox.): 300 / 400 / 500 m²
Número de pás: 5 / 5 / 5
Intervalo de regulação de velocidade: 0–55 r/min (típico)
Volume de ar (exemplo): 9,000,000 m³/min (valores de exemplo; consultar especificação da variante)
Tipo de motor: PMSM frequência variável (brushless)
Tensão: 220 V/50 Hz (algumas variantes 415 V/50 Hz)
Corrente: ~2.5–2.7 A (dependendo do modelo)
Grau de proteção: IP66
Nível de ruído: ≤ 55 dB
Peso líquido (exemplos): 75 kg / 85 kg / 100 kg (dependente da variante)
Números de item (exemplos): D101-101 / D101-102 / D101-103

Nota: Muitos parâmetros dependem do modelo/variante selecionado (BTIF-1, BTIF-2, BTIF-3). Consulte a tabela de seleção de modelos para correspondência exata.
