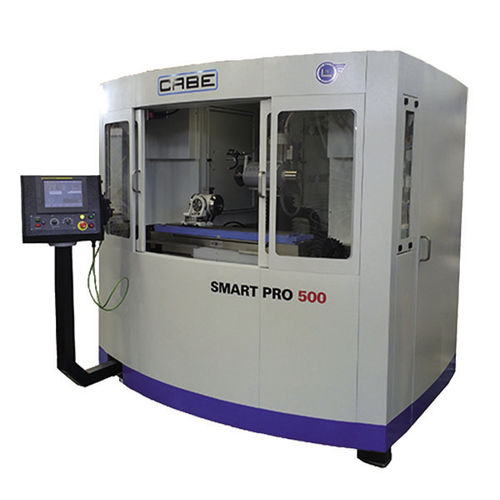

Retífica de ferramentas universal SMART PRO 500

CNCde 2 eixosde 4 eixos

A máquina universal de retificação Nesi, com 1 a 4 eixos controlados, é a expressão da contínua investigação tecnológica da Nesi. Para atingir os objectivos de conceção, foram instalados carris com fricção de rolamento no eixo longitudinal (mesa de trabalho) e no eixo transversal (cabeça de suporte do carro), com a dupla vantagem de um deslocamento mais suave combinado com o aumento da carga de trabalho. O eixo elétrico tem uma vasta gama de velocidades, permitindo assim uma calibração precisa para obter o melhor resultado de corte. Tipologias de processamento Fresas cilíndricas: ângulo de corte e primeiro e segundo ângulo de inclinação dorsal das arestas de corte axial e radial. Fresas cónicas: ângulo de corte e primeiro e segundo ângulo de ataque dorsal nas arestas de corte axial e radial. Fresas de três arestas: ângulos de ataque dorsal. Dada a extrema precisão das máquinas, é possível retificar superfícies planas, furos cilíndricos e veios de peças pequenas. Ferramenta de rebaixamento: ângulo em superfície curva. Machos: ângulo de contacto. Caraterísticas técnicas Controlo Fanuc. Motores sem escovas e de binário (A) para uma elevada gama dinâmica de funcionamento. Posicionamento de alta precisão nos eixos lineares e rotativos. O eixo longitudinal (mesa de trabalho) e o eixo transversal (cabeça de suporte do carro) possuem carril com fricção por rolamento. Eixo linear com fusos de esferas de recirculação (retificação e pré-carga) para atingir alta precisão. Eixo de acionamento A com tecnologia "directdrive" para um posicionamento preciso. Todas as superfícies de apoio e de contacto são rectificadas. Sistema de posicionamento nos eixos com linhas ópticas e codificador de alta resolução diretamente ligado às peças de funcionamento. Fuso elétrico com uma ampla gama de velocidades de rotação para uma calibração precisa e para obter melhores condições de corte.
