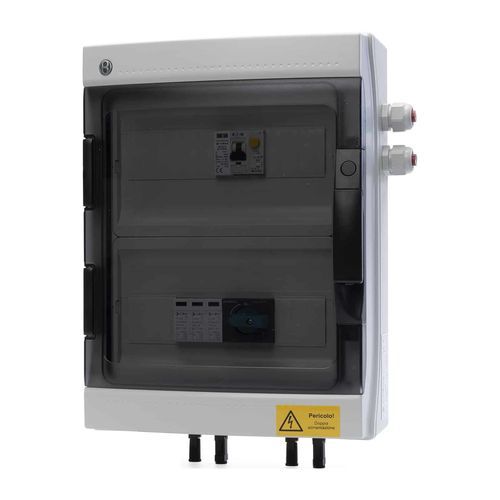

Quadro elétrico de distribuição ISL

equipadode paredeem material plástico

As séries ISL, ISA e ISB de quadros fotovoltaicos são ideais para a gestão e proteção de instalações de pequena e média dimensão. No interior de cada quadro, os circuitos de proteção e controlo para as cadeias do campo fotovoltaico e para a secção CA do inversor já se encontram ligados. Para concluir a instalação, basta ao instalador posicionar e fixar o quadro ISL e ligar as cadeias fotovoltaicas e o inversor. Os quadros da série ISL são compostos por dois subsistemas distintos e separados: a placa de CA e a placa de CC. Os quadros das séries ISB e ISA, por sua vez, incluem proteções para a secção de CC da instalação. O quadro apresenta um design compacto e elegante, adequado tanto para instalação no exterior como no interior, graças ao grau de proteção IP65. Equipado com uma porta transparente resistente aos raios UV. Os conectores para painéis fotovoltaicos permitem ligações rápidas e seguras e são fornecidos com tampas para garantir a estanqueidade IP65. Protetores contra sobretensão com capacidade nominal de 20 kA, disponíveis nas versões de 600 Vcc e 1000 Vcc para uma coordenação ideal com a tensão do sistema. Desligador rotativo com classificação de 600 Vcc ou 1000 Vcc, dependendo da tensão do sistema, ideal para a proteção e isolamento seguros das cadeias. Equipado com uma alavanca bloqueável. Disjuntores diferenciais, monofásicos ou trifásicos, Classe A ou AC, 300 mA, com capacidade de interrupção de 6 kA ou 10 kA. Protetores contra sobretensão CA com classificação de 20 kA, disponíveis em versões monofásicas ou trifásicas. Vantagens da série StringBox Instalação rápida: componentes pré-cablados, ligação possível através de conectores de encaixe Produto normalizado, em conformidade com a regulamentação em vigor: ideal para minimizar o tempo e os custos de conceção e verificação Componentes de alta qualidade em conformidade com as normas em vigor Ampla gama para satisfazer uma variedade de necessidades Montagem do quadro elétrico realizada e verificada por pessoal qualificado A Cabur pode conceber quadros e painéis fotovoltaicos em conformidade com a regulamentação em vigor. Para mais informações, contacte o nosso departamento comercial. A escolha de um tipo específico de quadro elétrico fica a cargo do cliente. Esta escolha depende da configuração do sistema, do inversor e da potência total do sistema.
