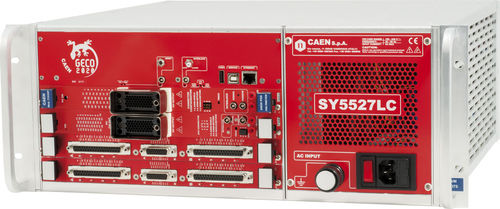

Unidade de distribuição de energia para montagem em rack SY5527LC

rack de 19"modularcom comutação via Internet

O sistema SY5527LC é a versão compacta de baixo custo de uma nova linha de sistemas de alimentação que representa a última proposta da CAEN em matéria de alimentação de alta e baixa tensão. Este sistema apresenta uma abordagem completamente nova à geração e distribuição de energia, permitindo alojar, no mesmo mainframe, uma vasta gama de placas com diferentes funções, tais como placas de Alta/Baixa Tensão, placas de I/O genéricas (monitores de temperatura, pressão, etc.) e controladores de derivação, sendo estes últimos utilizados para controlar outros geradores e distribuidores remotos. A modularidade, a flexibilidade e a fiabilidade são os pontos-chave da sua conceção, permitindo que este módulo satisfaça os requisitos necessários numa vasta gama de condições experimentais. O mainframe está alojado num bastidor euro-mecânico de 4U de altura e alberga quatro secções principais: a secção de placas, com 4 ranhuras para alojar as placas de alimentação, os distribuidores e os controladores de derivação; a secção Fan Tray, que aloja 3 ventiladores, com regulação programável da velocidade de rotação; a secção da fonte de alimentação, que aloja a fonte de alimentação de 400 W; a secção CPU, que inclui todas as instalações de interface. A interface do software do utilizador apresenta a facilidade habitual dos sistemas CAEN anteriores. A linha completa de placas de alimentação e distribuidores que foi especialmente desenvolvida para SY1527 e SY2527 é totalmente compatível com os novos mainframes. O sistema permite também tratar soluções de alimentação compostas por "controladores de derivação (alojados no mainframe do sistema) e placas remotas no detetor (fabricadas de modo a serem tolerantes a campos magnéticos e radiação).
