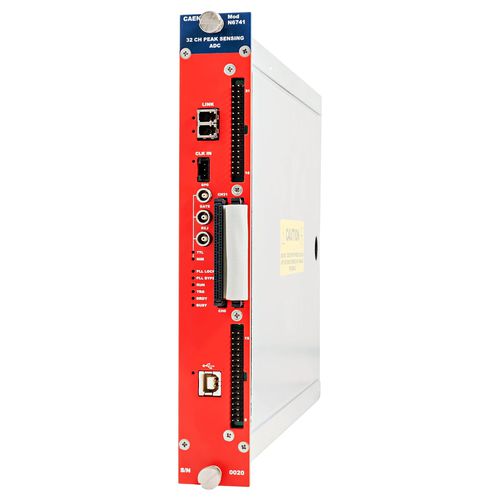

Retificador de corrente industrial N6741

módulo NIM de 1 unidade de largura aDC de deteção de picos de 1k, 2k, 4k 8k, 16k 32 canais de entrada, de extremidade única, com conetor ERNI SMC de 68 pinos (Zin: 2,5 kΩ) Aceita entradas positivas e negativas gama de escala completa de 4 Vpp ou 8 Vpp selecionável por software (3,75 Vpp e 7,5 Vpp quando a escala deslizante está activada) Modo de porta comum (32 canais convertidos de uma só vez) com largura de porta linear ou programável por software Tempo morto baixo (cerca de 50 ns após o fecho da porta anterior) Algoritmo de escala deslizante para redução de DNL Supressão de zero com limiar programável Buffer multi-evento (1024 eventos) Interfaces de comunicação USB2.0 e Optical link (protocolo proprietário CAEN CONET) Controladores Windows e Linux, bibliotecas C e LabVIEW, software de demonstração Firmware atualizável pelo utilizador Descrição geral O N6741 é um ADC digital de deteção de picos que pertence a uma nova geração de sistemas de leitura de detectores baseados numa cadeia de aquisição mista analógica-digital, combinando uma elevada densidade de canais (32 canais) e um baixo tempo morto. A arquitetura do ADC FLASH permite obter um tempo de conversão do pico de impulsos extremamente baixo, pelo que as novas conversões têm lugar menos de 50 ns após o fecho das portas anteriores. O ganho de conversão varia de 1k a 16k canais com uma baixa não-linearidade diferencial (DNL) graças ao método de escala deslizante. Recebendo o sinal lento típico de um pré-amplificador sensível à carga seguido de um amplificador de modelação (por exemplo, CAEN N1068), a FPGA identifica o pico do impulso dentro de uma porta através de filtros digitais. A aquisição é comum a todos os canais e ocorre assim que o GATE chega.
