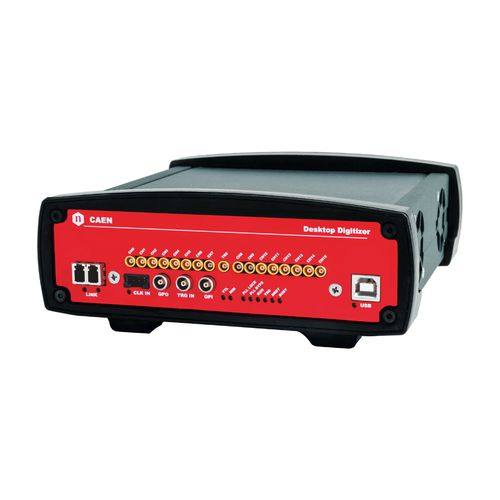

Digitalizador até 5 GS/s DT5742

de 16 canais12 bitsPCIe

O Mod. DT5742 é um módulo de secretária que aloja um digitalizador de condensador comutado de 16+1 canais de 12 bits e 5 GS/s. A gama dinâmica de entrada é de 1 Vpp em conectores coaxiais MCX de extremidade única (DAC de 16 bits em cada canal para controlar o desvio DC). O digitalizador é baseado no chip DRS4 (Domino Ring Sampler) de matriz de condensadores comutados. Esta tecnologia baseia-se numa série de 1024 condensadores (memória analógica) em que o sinal analógico de entrada é continuamente amostrado de forma circular. A frequência de amostragem é de 5 GHz por defeito e pode ser programada para 2,5 GHz, 1 GHz e 750 MHz. A conversão analógica para digital não é simultânea com a fase de amostragem do chip e começa assim que a condição de disparo é satisfeita, produzindo assim um tempo morto de 110 μs no caso de apenas as entradas analógicas serem digitalizadas, 181 μs quando também o disparo rápido TR0 é digitalizado. Quando o disparo pára a amostragem do chip DRS4 (fase de retenção), o buffer da memória analógica é congelado e o conteúdo da célula é disponibilizado ao ADC de 12 bits para a conversão digital. A memória digital permite armazenar eventos subsequentes, mesmo que a leitura ainda não tenha sido iniciada. Além disso, uma vez que os buffers de memória digital funcionam como FIFOs, a atividade de leitura a partir de USB ou Ligação Ótica não afecta as operações de escrita de eventos subsequentes. As fontes de acionamento disponíveis são: Trigger externo, trigger no conetor TRG-IN, comum a todos os grupos activados. Disparo local rápido (baixa latência), disparo no conetor TR0, comum a todos os grupos activados. Este modo é designado por "Rápido" ou "Baixa Latência", uma vez que a latência do disparo para manter o DRS4 é reduzida em relação ao disparo externo.
