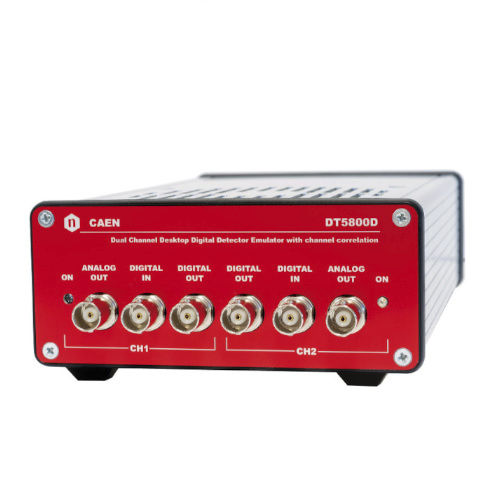

Gerador de funções DT5800

de impulsosde canal duplo

O CAEN Mod.DT5800 é um Emulador de Detetor de Duplo Canal, um instrumento para emular em tempo real sinais de configurações genéricas para deteção de radiação, que pode ser operado como unidades de secretária. Partilha as mesmas funcionalidades que o NDT6800 e pode funcionar em três modos: Modo Pulsador, Modo Emulação e Modo Gerador de Forma de Onda. A saída gerada pelo dispositivo pode ir até 2 V (4 V em caso de Z elevado) e a taxa máxima de impulsos é de 10 Mcps (5 Mcps em modo de estatística de Poisson). No modo de funcionamento de emulador de detetor, o sistema é capaz de emular com elevada precisão um sistema de deteção de radiações, desde a saída do detetor até à respectiva eletrónica frontal. O utilizador pode programar diferentes parâmetros de emulação, como distribuições da forma do sinal, espectros de energia, distribuição temporal, bem como caraterização do ruído e desvio da linha de base. Graças ao gerador de atrasos de 12 ps/passo, são particularmente adequados para aplicações de temporização. Além disso, a capacidade de múltiplas formas pode ser utilizada para aplicações de discriminação de formas de impulsos. Os dois canais podem ser correlacionados com as mesmas distribuições estatísticas ou com distribuições estatísticas diferentes. Modos de funcionamento: - PULSER Funcionamento clássico do pulsador. O sistema permite definir a amplitude do sinal, a taxa do sinal e escolher entre taxa constante e taxa distribuída de Poisson. - EMULADOR DE DETECTOR No modo de funcionamento emulador de detetor, o sistema é capaz de emular com elevada precisão um sistema de deteção de radiações, desde a saída do detetor até à sua eletrónica frontal. O utilizador deve fornecer: a distribuição da forma do sinal, o espetro de energia necessário, a distribuição temporal, a caraterização do ruído e o desvio da linha de base.
