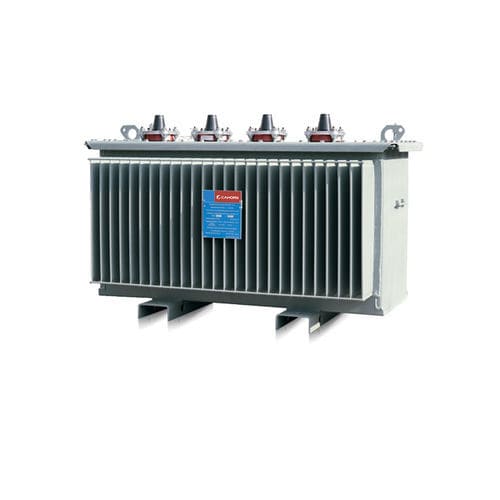

Transformador de distribuição

a óleode subestaçãotrifásico

As bobinas de ponto neutro (acoplamento em ziguezague) são utilizadas para ligar à terra um ponto neutro através de alta impedância... As bobinas trifásicas de ponto neutro estão localizadas nas estações de origem HVB/HVA e ligadas à rede de MT. As bobinas trifásicas de ponto neutro permitem..: - A criação de um ponto neutro artificial - A introdução de uma impedância definida entre este ponto neutro e a terra, de modo a limitar a corrente durante os defeitos fase-terra na rede. - Estrutura hermética, em banho de óleo mineral, para uma instalação exterior. - Estrutura que suporta um circuito magnético monofásico de chapa de ferro-silício orientada a cristal. - Bobinas de cobre. - Isolamento em fibras de aramida metálica de classe H. - Modo de arrefecimento ONAN. - Levantamento através de 2 anéis situados na tampa. - Fiabilidade de funcionamento: Resistência mecânica excecional em termos de força eletrodinâmica devido às bobinas ligadas com resina epóxida*. - (*Testes de qualificação definidos pela especificação EDF HM-24/94/021 B de 17/07/95, realizados no Laboratório de Engenharia Eléctrica de Renardières). - Resistência das indutâncias aos choques térmicos provocados por correntes neutras repetidas durante o funcionamento (isolamento sólido com um índice térmico > 180°)
