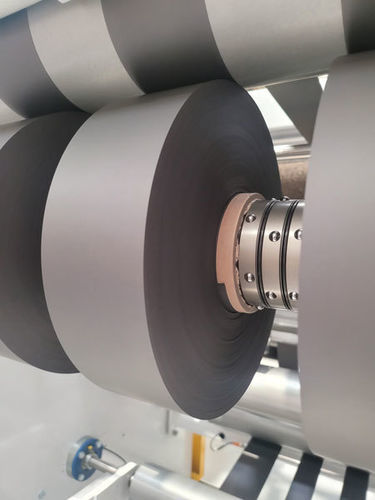

Rebobinadeira-cortadeira longitudinal automática

compactade alta velocidademodular

Cortadores de eletrodos personalizados para Gigafábricas, linhas piloto ou escala de laboratório
Oferecemos uma gama completa de cortadores especificamente projetados com diferentes capacidades de saída e níveis de automação de acordo com suas necessidades. Nossos cortadores de eletrodos, flexíveis e confiáveis, foram projetados para transformar rolos-mãe de materiais de eletrodos (ânodo e cátodo), cobre revestido ou alumínio revestido, em tiras de 70 mm a 90 mm de largura e rebobiná-las em núcleos individuais.

• Infinity | Gigafábrica: Equipamento de alta velocidade e tipo torre para operações de Gigafábricas
• Alpha | Linha Piloto: Equipamento compacto, versátil e adaptável. Fácil de usar, atende a todos os requisitos da Linha Piloto
• Astrée | Escala de laboratório: Dedicado à escala de P&D. Cortador muito compacto para desenvolvimento de produtos

Principais características comuns das máquinas de corte

• Enfiamento de produto e troca de facas fácil
• Equipamento de alta qualidade e precisão que inclui todos os nossos sistemas específicos para orientação muito precisa e controle de tensão da web
• Controle de tensão em loop fechado para desenrolamento e rebobinamento
• Estação de desenrolamento personalizada dependendo da organização da sua oficina para facilitar e economizar tempo durante a operação de manuseio
• Possibilidade de emenda semiautomática para reinício rápido
• Porta-facas individuais e motorizados
• Ângulo de envolvimento ajustável para entrada e saída do produto
• Estação de corte específica para reduzir o efeito de rebarba
• Dispositivos específicos para alinhamento e limpeza rápida dos cortadores
• Possibilidade de integração de sistema de limpeza de superfícies
• Possibilidade de detecção de defeitos e medição geométrica
• Caminho de tiras especial para minimizar bordas de sucata
• Rebobinamento em posição escalonada

Máquina de corte para folhas de cobre

• Espessura da folha: 6µm até 22µm
• Rolo-mãe: até Ø 1 200 mm e 6 000 kg
• Largura de trabalho: até 1 600 mm
• Velocidade: projetada para velocidade de operação de até 200 m/min
• Rolos acabados: até Ø 600 mm e 2 000 kg por eixo

Esta linha também pode ser equipada com sistema de detecção de furos
Cortador para materiais de eletrodos

• Espessura da folha: 6µm-15µm para cobre e 9µm-25µm para alumínio
• Revestimento: contínuo ou intermitente e longitudinal ou transversal
• Espessura do revestimento: 0-300µm por lado
• Rolo-mãe: até Ø 850 mm e 2 500 kg
• Largura de trabalho: até 1 300 mm
• Velocidade: até 200 m/min
• Rolos acabados: até Ø 850 mm e 1 300 kg
• Rebobinamento em dois eixos de fricção

Nossos cortadores de eletrodos estão equipados com nosso desenrolador rotativo duplo sem eixo patenteado e podem ser configurados em 1 ou 2 níveis dependendo da sua oficina. Este equipamento também pode ser oferecido com sistema de visão
Aplicações

• Cátodos e ânodos para baterias de íon de lítio e de estado sólido:
  • Folhas metálicas antes do revestimento
  • Ânodo revestido de cobre, revestido em ambos os lados
  • Cátodo de alumínio revestido, revestido em ambos os lados

Características / especificações técnicas

• Largura de corte: 70mm a 90mm
• Espessura da folha: 6µm-22µm (cobre), 9µm-25µm (alumínio)
• Diâmetro do rolo-mãe: até 1,200 mm (cobre), até 850 mm (materiais de eletrodos)
• Peso do rolo-mãe: até 6,000 kg (cobre), até 2,500 kg (materiais de eletrodos)
• Largura de trabalho: até 1,600 mm (cobre), até 1,300 mm (materiais de eletrodos)
• Diâmetro do rolo acabado: até 600 mm (cobre), até 850 mm (materiais de eletrodos)
• Peso do rolo acabado: até 2,000 kg por eixo (cobre), até 1,300 kg (materiais de eletrodos)
• Velocidade: até 200 m/min
• Espessura do revestimento: 0-300µm por lado
• Rebobinamento: em núcleos individuais ou dois eixos de fricção
• Opcional: sistema de detecção de furos, sistema de limpeza de superfícies, sistema de visão, detecção de defeitos e medição geométrica
• Aplicações: eletrodos de baterias de íon de lítio e de estado sólido (ânodo/cátodo), folhas metálicas antes do revestimento, ânodo revestido de cobre, cátodo de alumínio revestido
