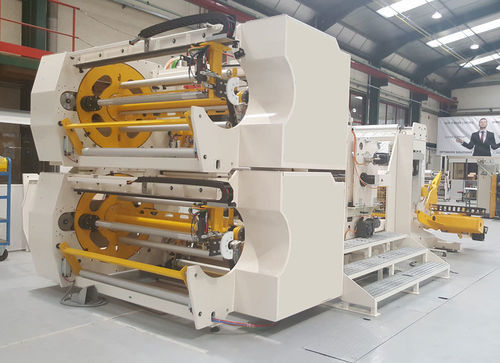

Rebobinadeira-cortadeira longitudinal com tambor de fechadura duplo Infinity

de alta velocidadecom dois eixos de bobinade alta produtividade

Rebobinadeira-cortadeira longitudinal com tambor de fechadura duplo para linhas de extrusão | Calemard

A rebobinadeira-cortadeira longitudinal automática Calemard® com sistema de tambor duplo (torre dupla) foi desenvolvida para o rebobinamento contínuo de filmes plásticos, borracha, materiais não tecidos e materiais técnicos diretamente à saída de linhas de extrusão. O seu sistema patenteado permite a troca automática das bobinas sem parar nem reduzir a velocidade da linha, garantindo a máxima produtividade e um funcionamento contínuo.

Concebida para as aplicações industriais mais exigentes, como o fabrico de pneus, filmes técnicos, não tecidos e elétrodos para baterias, esta rebobinadeira-cortadeira longitudinal realiza o corte longitudinal em linha e o rebobinamento automático de tiras estreitas até 20 mm de largura. A automatização completa do processo reduz o desperdício de material, melhora a segurança do operador e aumenta a eficiência da produção.

DADOS TÉCNICOS
As especificações técnicas podem variar em função do material processado* (materiais escorregadios, materiais adesivos, materiais sensíveis à tensão, etc.).

• Largura útil : 700 a 2.000 mm*
• Diâmetro máximo da bobina acabada : até 600 mm*
• Peso da bobina acabada : 100 a 250 kg*
• Velocidade máxima de funcionamento : 50 a 500 m/min*
• Largura mínima de corte : 20 a 30 mm, consoante a largura da bobina-mãe e a configuração da máquina*

CONFIGURAÇÃO
Graças ao seu design modular, esta rebobinadeira-cortadeira longitudinal com torre dupla pode ser equipada com diferentes módulos:

• Desbobinador duplo de liner : com guiamento da banda, posicionamento e emenda automática para alimentação contínua do liner.
• Acumulador : capacidade de armazenamento intermédio até 60 metros de material.
• Estação de corte longitudinal em linha : equipada com regulação rápida das facas e sistema de extração das aparas laterais com separação e rebobinamento/reciclagem.
• Rebobinador automático de tambor duplo (torre dupla) : integra um controlo preciso do gap winding, assegurando um rebobinamento contínuo e estável.
• Célula robotizada de descarga : descarga automática das bobinas acabadas sem intervenção do operador.

Está igualmente disponível uma versão equipada com a nossa tecnologia patenteada de spooling contínuo (bobinagem com guia transversal) para produtos de grande comprimento.

PRINCIPAIS VANTAGENS E EXPERIÊNCIA CALEMARD

• Rebobinamento contínuo patenteado : troca automática das bobinas sem reduzir a velocidade da linha de extrusão.
• Controlo preciso da tensão da banda : especialidade da Calemard®, garantindo uma qualidade constante de corte e rebobinamento.
• Grande versatilidade de corte : compatível com corte por cisalhamento, esmagamento e lâminas de barbear fixas ou flutuantes, conforme o material.
• Automatização completa : desde a emenda automática do liner até à descarga robotizada das bobinas.

SETORES DE APLICAÇÃO
As nossas rebobinadeiras-cortadeiras longitudinais com torre dupla são utilizadas em diversos setores industriais:

• Fabrico de pneus
• Linhas de extrusão de filmes plásticos e filmes técnicos
• Conversão de materiais não tecidos e têxteis técnicos
• Fabrico de elétrodos para baterias (ânodos e cátodos)

MATERIAIS

• Filmes plásticos
• Filmes técnicos
• Borracha e elastómeros
• Fitas adesivas
• Materiais não tecidos
• Têxteis técnicos
• Materiais para baterias: elétrodos, primed coated copper foil e primed coated aluminum foil

PRINCIPAIS CARACTERÍSTICAS TÉCNICAS

• Processo : rebobinador automático de tambor duplo
• Corte : corte longitudinal em linha de tiras estreitas até 20 mm
• Alimentação : emenda automática do liner com acumulador de 60 m
• Equipamentos periféricos : controlo de gap winding, extração das aparas laterais e descarga robotizada
• Opção : tecnologia patenteada de spooling contínuo (bobinagem com guia transversal)

PORQUÊ ESCOLHER A CALEMARD?
Desde 1955, a Calemard desenvolve equipamentos de converting para o processamento de materiais em banda destinados às aplicações industriais mais exigentes. A nossa equipa de engenharia desenvolve soluções à medida, desde os ensaios no centro de I&D até à instalação, colocação em funcionamento e serviço pós-venda.

O NOSSO COMPROMISSO QHSE

• ISO 9001 : Sistema de Gestão da Qualidade
• ISO 45001 : Sistema de Gestão da Segurança e Saúde no Trabalho
• Medalha de Prata EcoVadis : Desempenho em Sustentabilidade e Responsabilidade Social

Pretende integrar uma rebobinadeira-cortadeira longitudinal com tambor duplo na sua linha de extrusão?
Contacte os nossos especialistas para desenvolver a solução mais adequada ao seu processo de produção.
