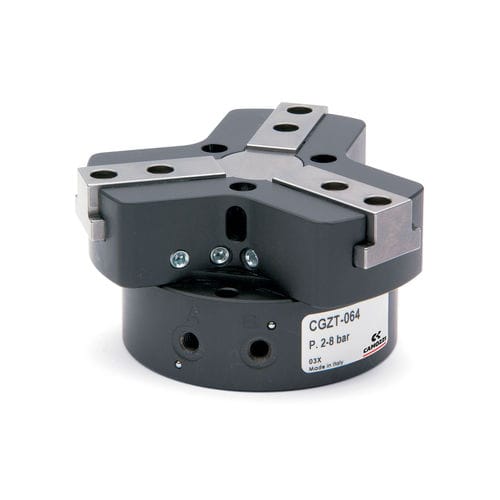

Garra de preensão pneumática CGZT series

concêntricade 3 dedosde movimentação

As novas pinças pneumáticas da série CGZT, graças à utilização de um sistema de transmissão de força preciso e de elevado desempenho, são capazes de fornecer elevadas forças de preensão, garantindo simultaneamente uma elevada repetibilidade num design compacto e leve. Disponível em 7 tamanhos (40, 50, 64, 80, 100, 125 e 160) e três versões diferentes (duplo efeito, simples efeito NO e simples efeito NC), permite-lhe encontrar a melhor solução para cada necessidade de manuseamento. Também estão disponíveis com uma unidade de retenção de peças. Esta série de pinças resulta particularmente adequada para ser combinada com robots antropomórficos ou colaborativos e sistemas de pórticos para aplicações em unidades Pick and Place, manuseamento de materiais e operações de carga/descarga de máquinas-ferramentas. Tamanhos - 40, 50, 64, 80, 100, 125, 160 mm Transmissão de força - Alavanca Ligações de ar - M3 (40), M5 (50, 64, 80), G1/8 (100, 125, 160) Pressão de trabalho - 2 ÷ 8 bar (duplo efeito), 4 ÷ 8 bar (simples efeito) Temperatura de trabalho - 5°C ÷ 60°C (standard) - 5°C ÷ 130°C (versão alta temperatura) Temperatura de armazenamento - -10°C ÷ 80°C Frequência máxima de utilização - 5 Hz (40, 50, 64); 3 Hz (80); 2 Hz (100, 125); 1 Hz (160) Repetibilidade - ≤ 0,02 mm Intercambiabilidade - 0,1 mm Fluido - Ar da classe 7.4.4 de acordo com a norma ISO 8573-1. No caso de ser utilizado ar lubrificado, recomendamos o óleo ISOVG32 e nunca interromper a lubrificação. Lubrificação - Após 10 milhões de ciclos, lubrificar as zonas de deslizamento com massa Molykote DX. Classe de proteção - IP40 Compatibilidade - Diretiva ROHS Certificações - ATEX (II2G Ex h IIC T4 Gb II2D Ex h IIIC T120° Db -20°C≤Ta≤70°C). Acrescentar EX no final do código comercial para encomendar a versão ATEX. Materiais - Sem cobre, PTFE e silicone
