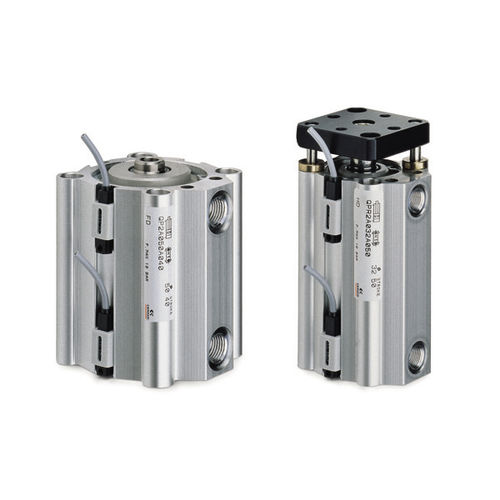

Cilindro de curso curto QP, QPR series

pneumáticode pistão magnéticode dupla ação

Os cilindros da série QP - QPR estão disponíveis em 10 tamanhos de furos, de ø12 a ø100. A sua dimensão compacta permite a instalação em espaços reduzidos. Devido à sua construção particular, podem ser montados por meio de pés ou munhão. As guias são fabricadas no perfil exterior paralelo ao eixo de deslizamento em três lados. Estas são utilizadas para localizar os interruptores que detectam a posição do pistão. As guias não rotativas tornam o QPR adequado para operações de abastecimento e para a movimentação de equipamentos. Tipo de construção - Série QP: perfil compacto Série QPR: compacto com guias não rotativas Funcionamento - Série QP: simples e duplo efeito Série QPR: duplo efeito Materiais - corpo: AL anodizado haste: aço inoxidável laminado juntas de vedação do pistão: PU vedações da haste: PU (Ø 12 ÷ 25 mm) - NBR (Ø 32 ÷ 100 mm) Fluido - ar filtrado, sem lubrificação. Se for utilizado ar lubrificado, recomenda-se a utilização do óleo ISOVG32. Uma vez aplicada, a lubrificação nunca deve ser interrompida.
