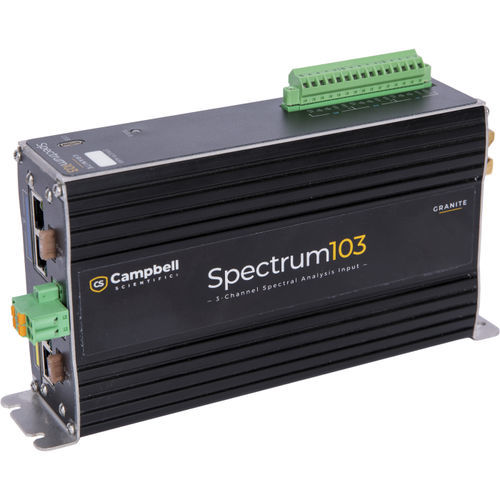

Módulo de entrada analógico Spectrum

de 3 canais9 canaispara sensor

O módulo de análise espetral de espetro e entrada de alta velocidade - disponível em variantes de três ou nove canais - oferece amostragem síncrona de alta velocidade para entradas analógicas, com hardware de entrada analógica dedicado que inclui amplificadores, filtros e conversores analógico-digitais (ADC). Vantagens e caraterísticas - Sincronização em vários módulos - Ideal para acelerómetros de três eixos e strain gages - Ligação ao registador de dados via EPI e CPI - Criação simplificada de programas básicos - Taxa de amostragem até 10 kHz Descrição técnica O Spectrum 103 (três canais) e o 109 (nove canais) partilham o mesmo design, oferecendo uma variedade de gamas de entrada selecionáveis em cada canal. Sincronização Os canais são digitalizados usando um ADC de 32 bits e oferecem sincronização de amostragem de canal para canal dentro de aproximadamente ±10 ns. Ao usar o barramento EPI para sincronização entre vários módulos, a sincronização de módulo para módulo é alcançada em aproximadamente ±100 ns. Três eixos Cada canal Spectrum oferece gamas de entrada selecionáveis: ±200 mV, ±1 V, ±5 V e ±10 V. Os Spectrum 103 e 109, com três ou nove canais de entrada respetivamente, são ideais para acelerómetros de três eixos e strain gages. Ligação através de EPI e CPI Os módulos Spectrum ligam-se a registadores de dados através de redes EPI ou CPI utilizando cabos Ethernet padrão (CAT5e, CAT6 ou superior). As redes EPI são ideais para aplicações Spectrum. Para configurações com menor número de canais, um único Spectrum é conectado a um registrador de dados tradicional habilitado para CPI, como o CR6 ou o CR1000X. Programação básica O software Short Cut simplifica a criação de programas básicos para a leitura de vários módulos Spectrum.
